Схемы подключения SV701

Основная схема подключения

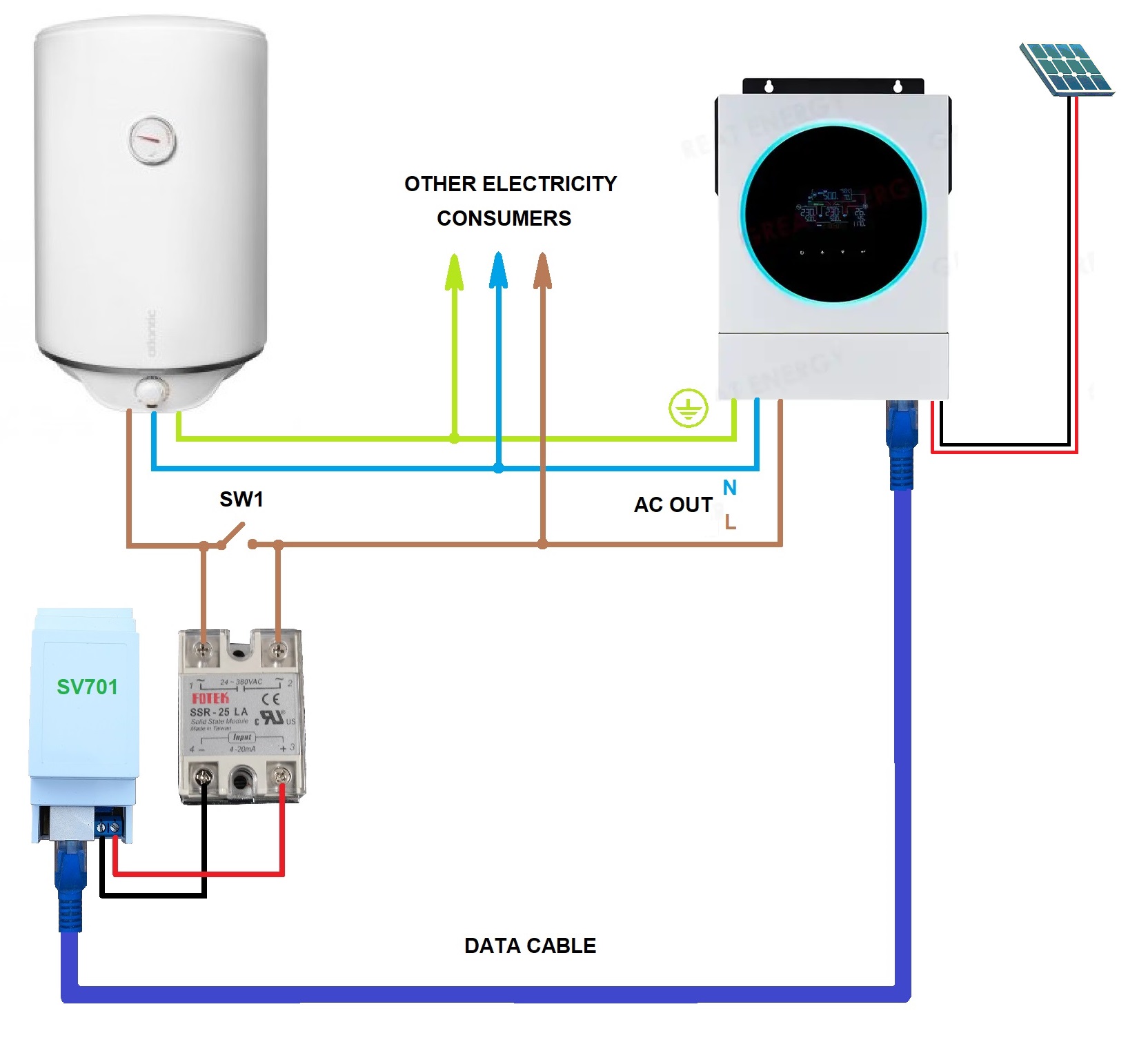

Основная схема подключения SV701 показана ниже. Эта схема подходит для большинства бюджетных инверторов.

Для управления мощностью нужно использовать твердотельное реле (SSR) с характеристикой LA (регулировка током 4-20мА). Например, неплохо показали себя недорогие реле FOTEK, например FOTEK 25LA. Update. К сожалению выяснилось, что этот производитель использует в своих устройствах симисторы, которые не соответствуют заявленной мощности. Разборка реле на 25А и на 50А показала, что внутри стоит симистор на 12А :( Поэтому не используйте эти реле для мощностей более 2.5кВт Также можно использовать реле с характеристикой VD(регулировка напряжением 0-10В). Например реле LCSSR1VD25A. Подбирайте реле, которое будет соответствовать по рабочему току вашей нагрузке с запасом. Например, в сети 230V для бойлера мощностью 2кW будет достаточно реле с рабочим током 25А. Cсылки на проверенных продавцов таких реле и других необходимых узлов и деталей находятся на этой странице.

С помощью переключателя SW1 можно подлючить бойлер к сети напрямую. Так им можно будет пользоваться и в обычном для него режиме. Это может потребоваться например в пасмурный день.

Для информационного обмена устройство подключается к инвертору по интерфейсу RS-232. На инверторе этот порт предназначен для подключения wifi даталогеров типа такого или компьютеров. На большинстве современных инверторов этот порт выведен на разъем RJ45. SV701 имеет такой же разъем с тем же расположением контактов, поэтому для присоединения к инвертору можно использовать обычный патчкорд для интернет соединений.

Если у вашего инвертора порт RS-232 выведен на стандартный разъем типа DB9, тогда придется изготовить специальный кабель для подключения.

В любом случае перед подключением SV701 следует свериться с документацией на ваш инвертор. Возможно ваш инвертор имеет иную распайку разъема. Также внимательно прочитайте эту страницу до конца. Возможно схема подключения конкретно вашего инвертора показана ниже. Тогда вам придется изготовить свой кабель с ипользованием конверторов или без них.

Ниже представлены схемы для подключения различных инверторов с использованием конверторов. Можно использовать и другие подходящие конверторы. Но эти варианты нами проверены.

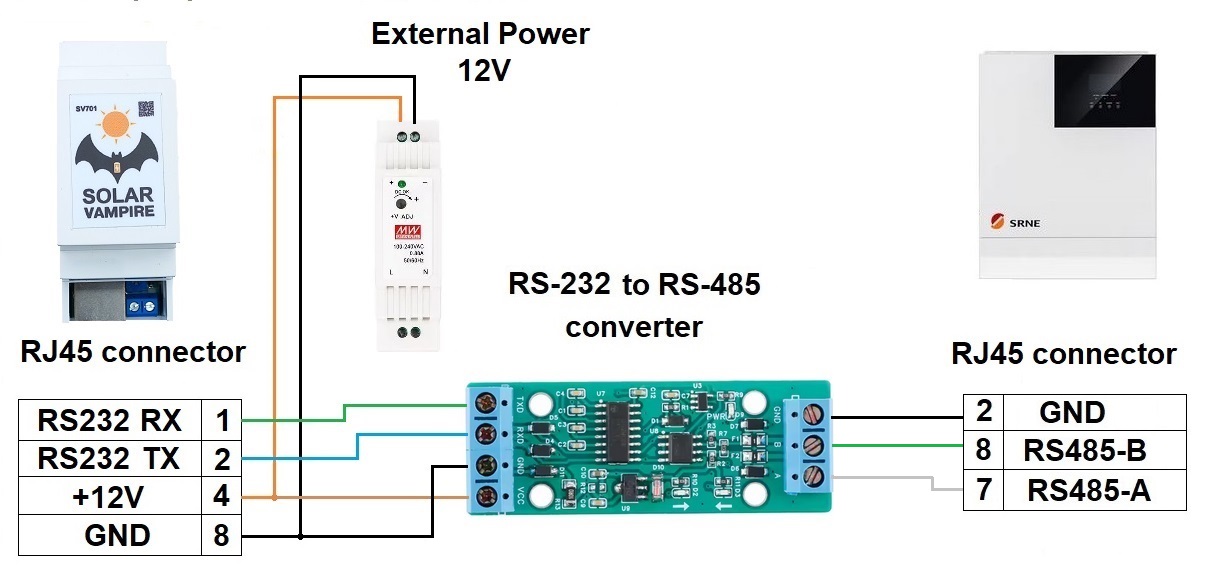

Схема подключения SV701 к инверторам SRNE

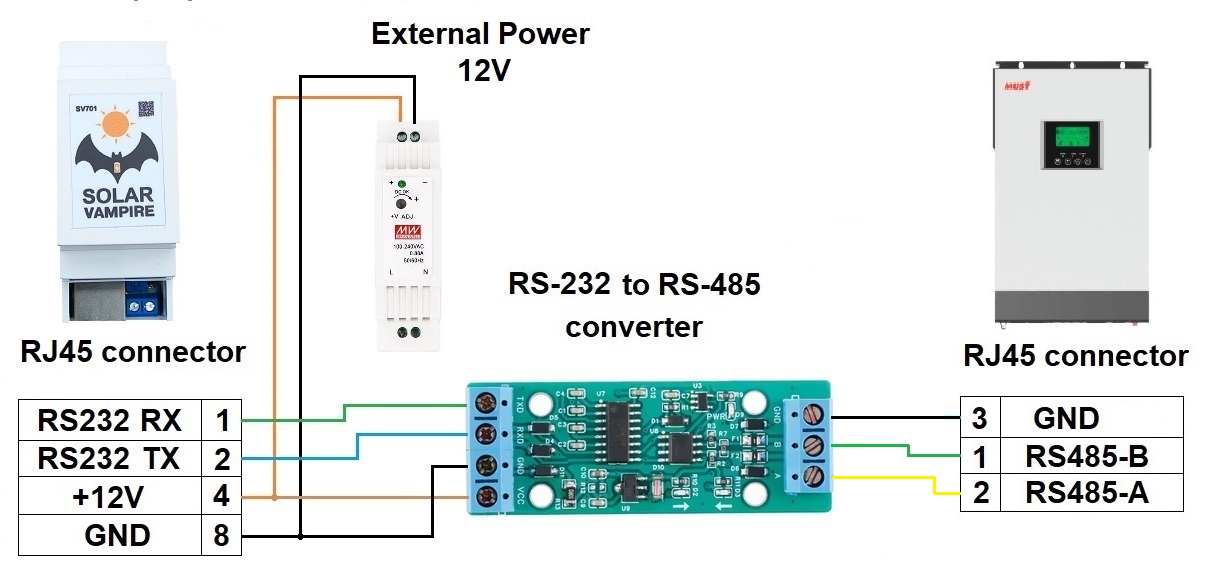

Схема подключения SV701 к инверторам MUST

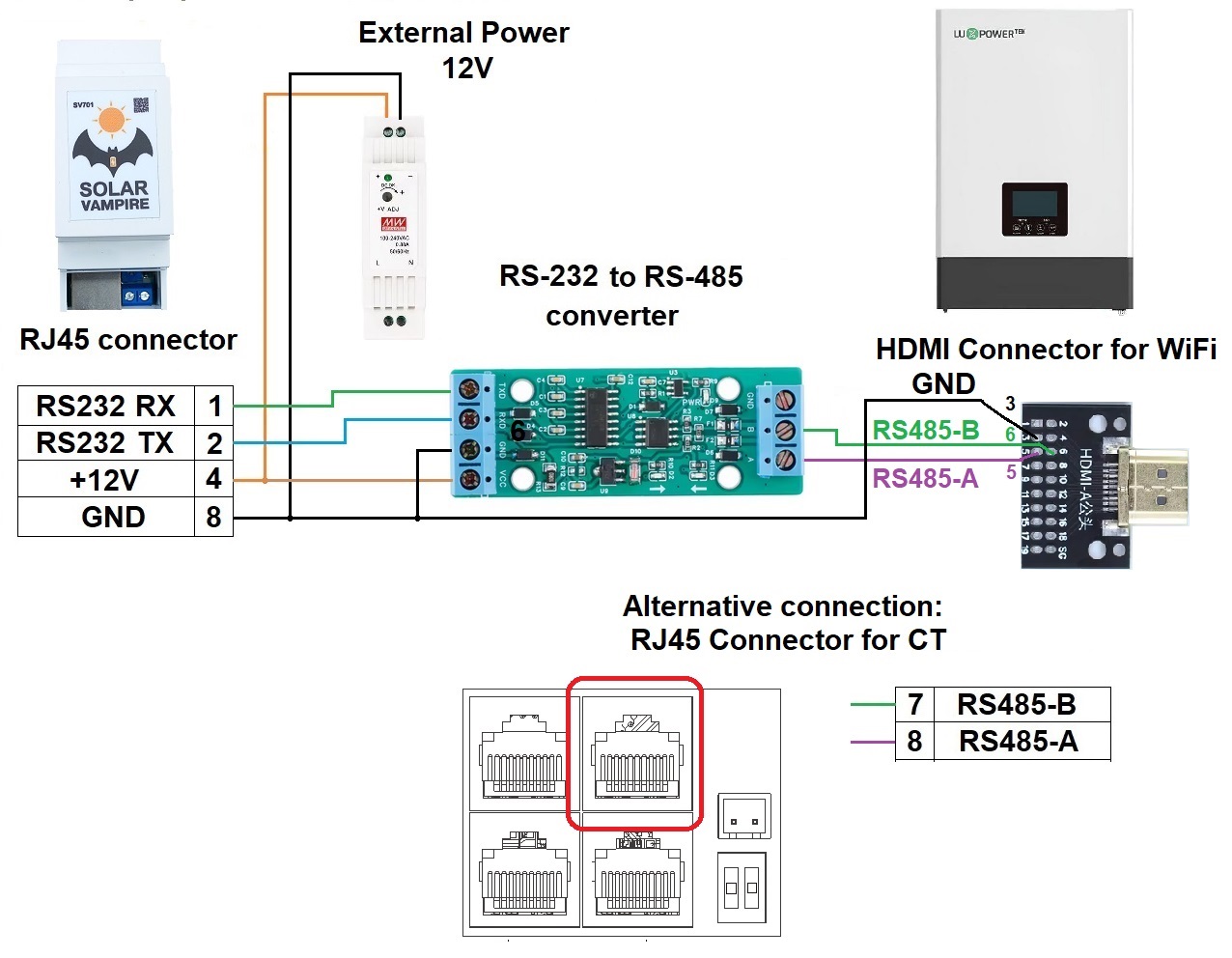

Схема подключения SV701 к инверторам LuxPower

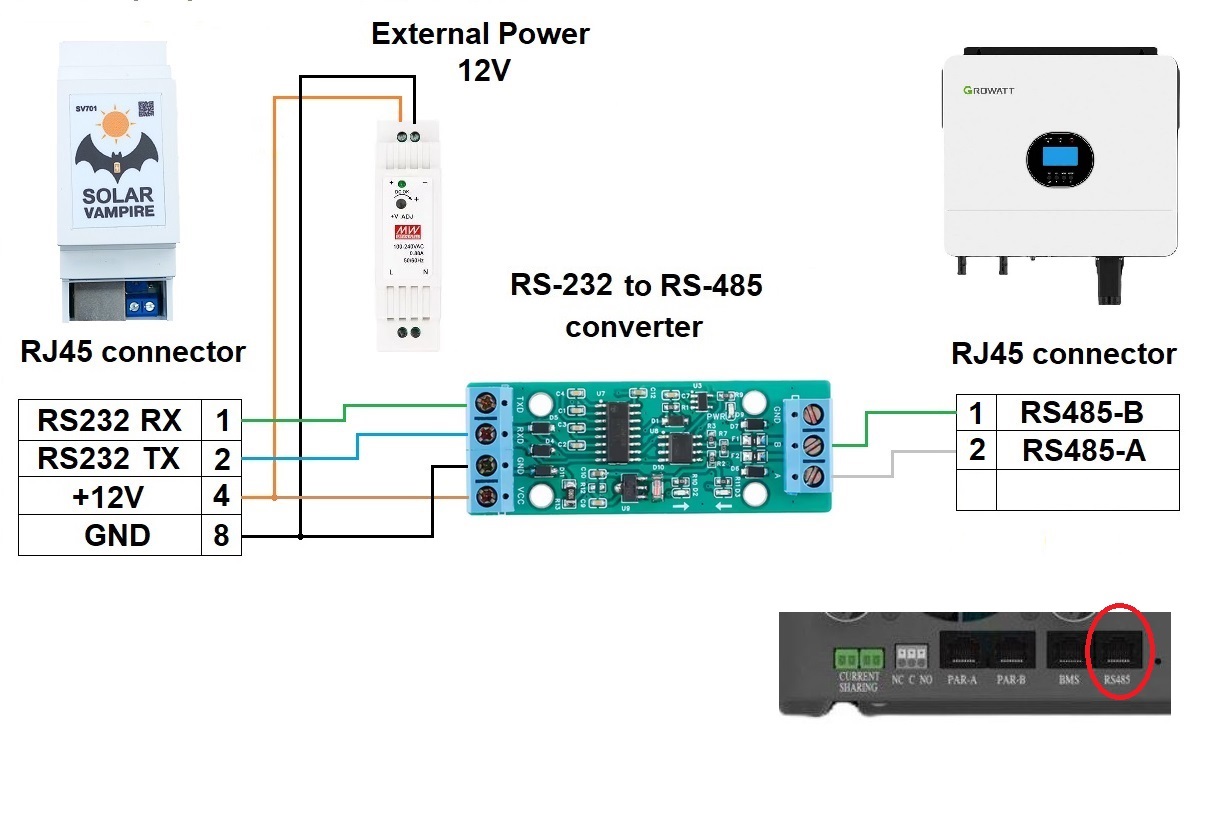

Схема подключения SV701 к инверторам Growatt SPF

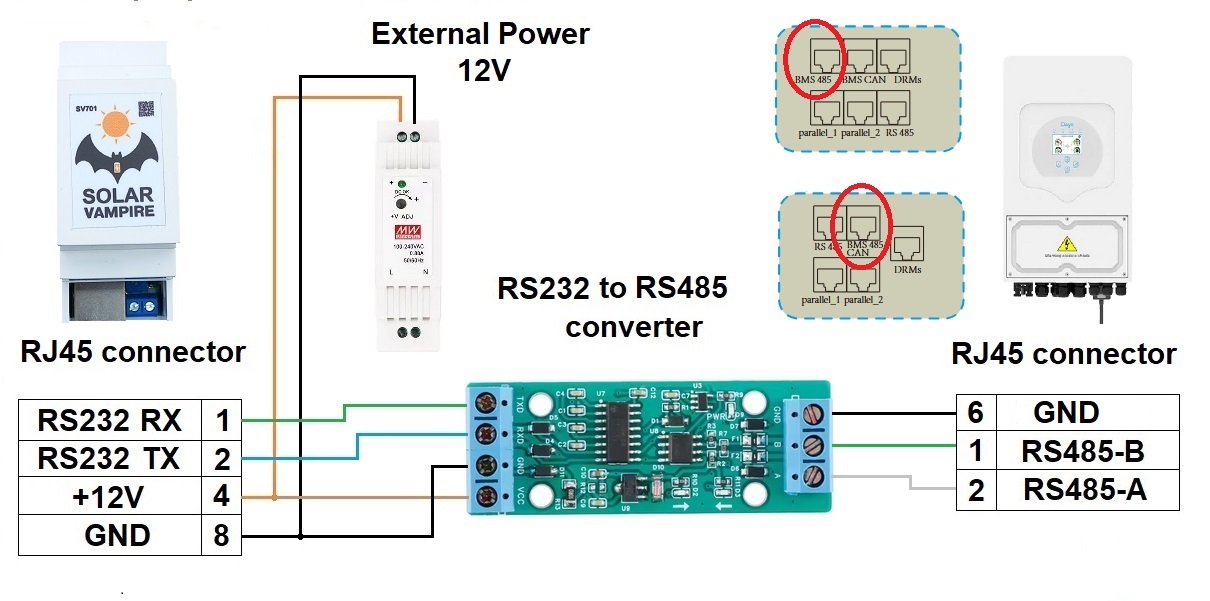

Схема подключения SV701 к инверторам Deye 1phase

Эти инверторы подключаются по RS-485 через разъем BMS. Поэтому для аккумуляторной батареи остается доступным только интерфейс CAN.

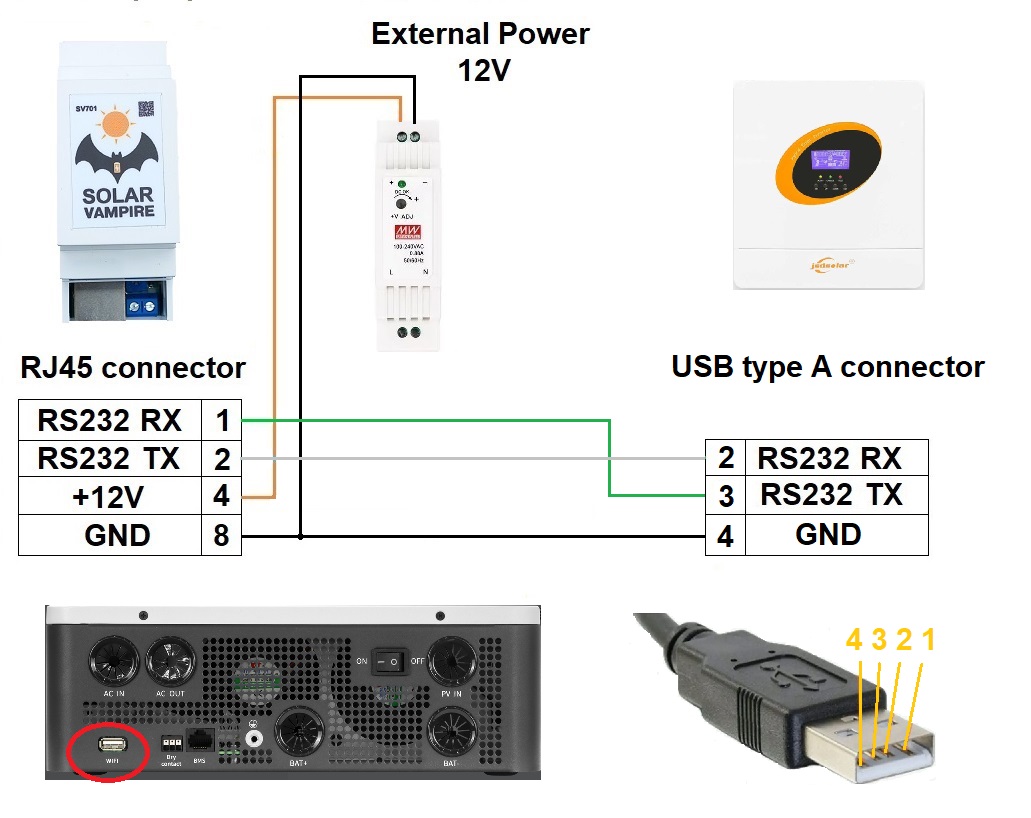

Схема подключения SV701 к инверторам Jsdsolar J4000, J5500

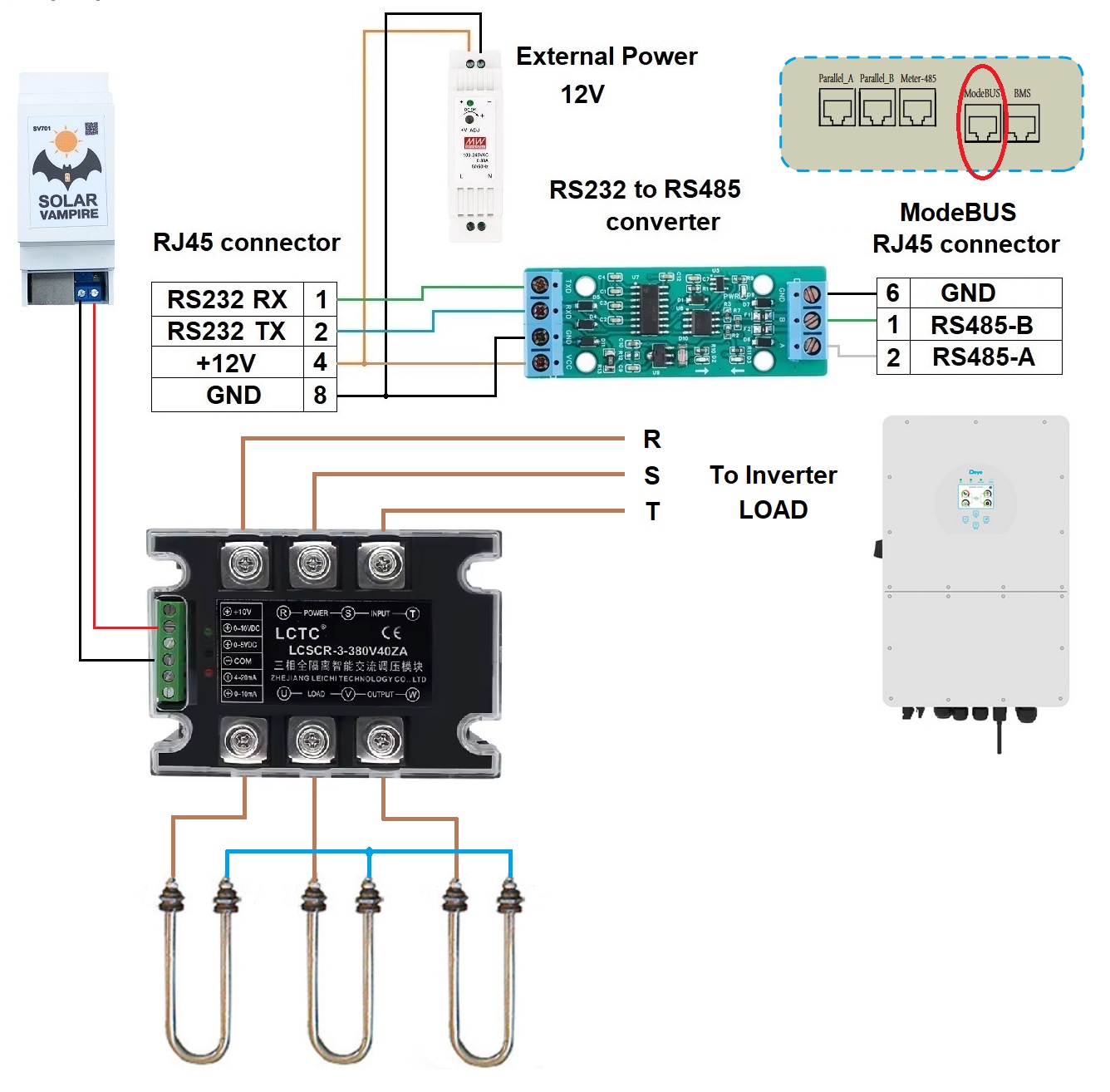

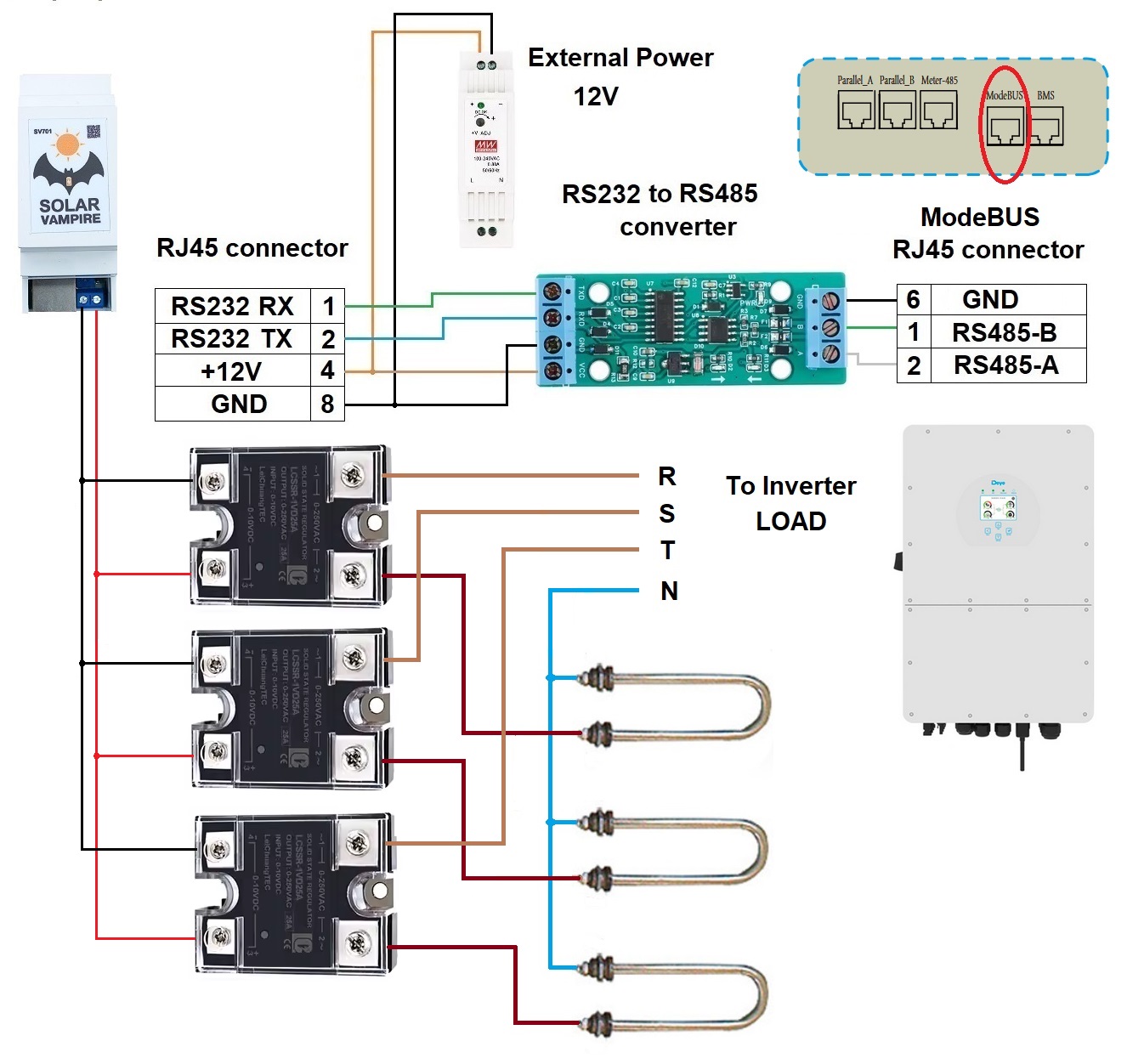

Схема подключения SV701 к инверторам Deye 3phase

Эти инверторы подключаются по RS-485 через разъем ModeBUS. Для управления нагрузкой потребуется трехфазный вариант реле. Также для такого реле будет нужен радиатор

Альтернативная схема подключения SV701 к инверторам Deye 3phase

Здесь используются однофазные SSR реле с характеристикой управления VD (0-10В).

Параллельное подключение SV701 и устройств сбора статистики

Если ваш инвертор оснащён единственным портом RS-232 или RS-485, то он может быть уже занят Wi-Fi модулем или другим устройством сбора данных. В общем случае эти порты позволяют иметь при обмене только одно ведущее устройство (Мастер). В нашем случае таким Мастером выступает или SV701 или wifi даталогер. Мы проработали два способа совмещения работы этих устройств.

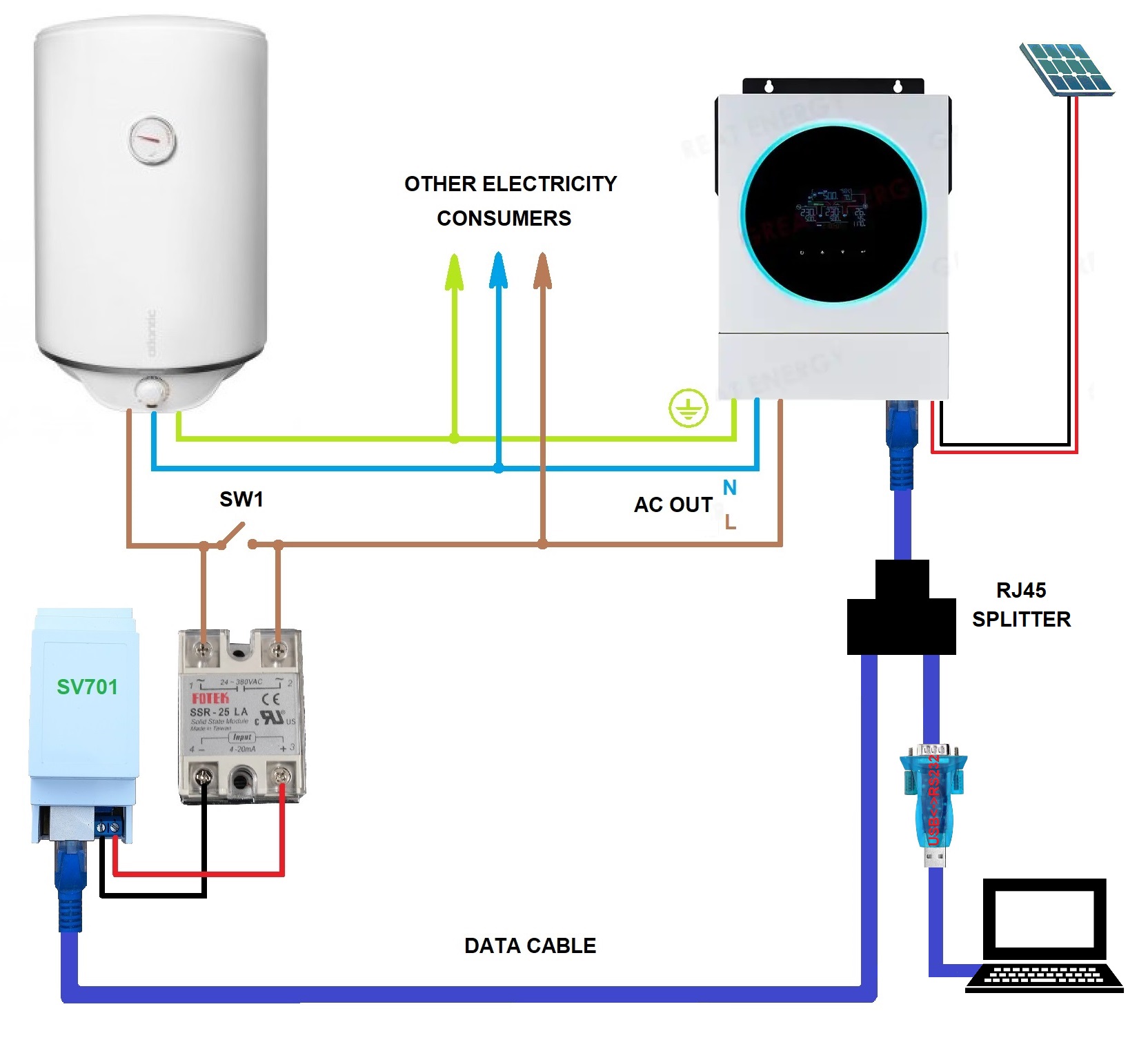

Первый способ - вместо облачных сервисов использовать для сбора статистики ноутбук или планшет под управлением программы MultiSIBcontrol. Эта программа работает только с инверторами, которые имеют протокол Voltronic&Clones. Такая программа собирает намного более качественную статистику по сравнению с облачными сервисами. Ведь она производит сбор данных один раз в 2секунды, в то время как облачные сервисы опрашивают инвертор один раз в 5-10минут. Благодаря частому опросу работу такой программы можно совместить с работой SV701. Для этого нужно подсоединить оба устройства к инвертору через сплиттер RJ45(все контакты запараллелены) или самостоятельно спаять такой кабель для подключения двух устройств одновременно. Измененная схема подключения SV701 показана ниже.

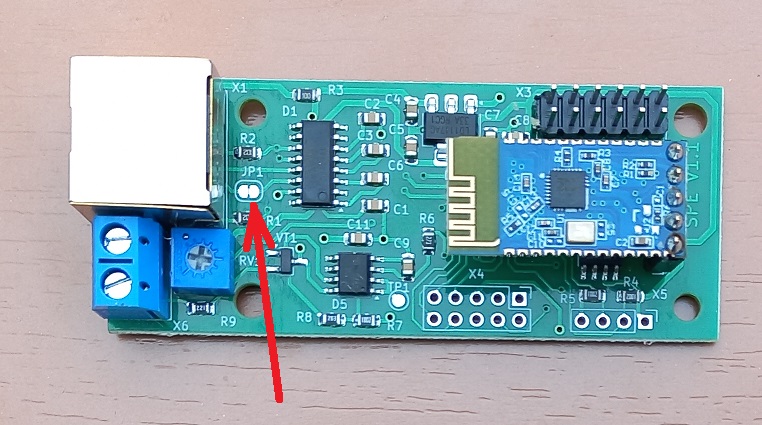

Перед включением на плате SV701 нужно перерезать перемычку JP1 (см.фото ниже). Этим будет заблокирована отсылка запросов нашим устройством.

Запросы теперь будет посылать компьютер или планшет. SV701 будет "подслушивать" ответы инвертора, извлекать из них нужную информацию и регулировать енергопотребление.

Второй способ - подлючать SV701 и wifi даталогер через специальный роутер YR-8103. Этот роутер позволяет двум ведущим устройствам опрашивать одно ведомое устройство квазиоднеовременно. Конфликт доступа устраняется за счет буферизации и смещении запросов и ответов во времени. Это устройство имеет интерфейс RS485. Поэтому если оборудование имеет такой интерфейс, то его можно подключать к портам роутера напрямую. Если оборудование имеет интерфейс RS232, то его необходимо подключать через конверторы RS232-RS485.

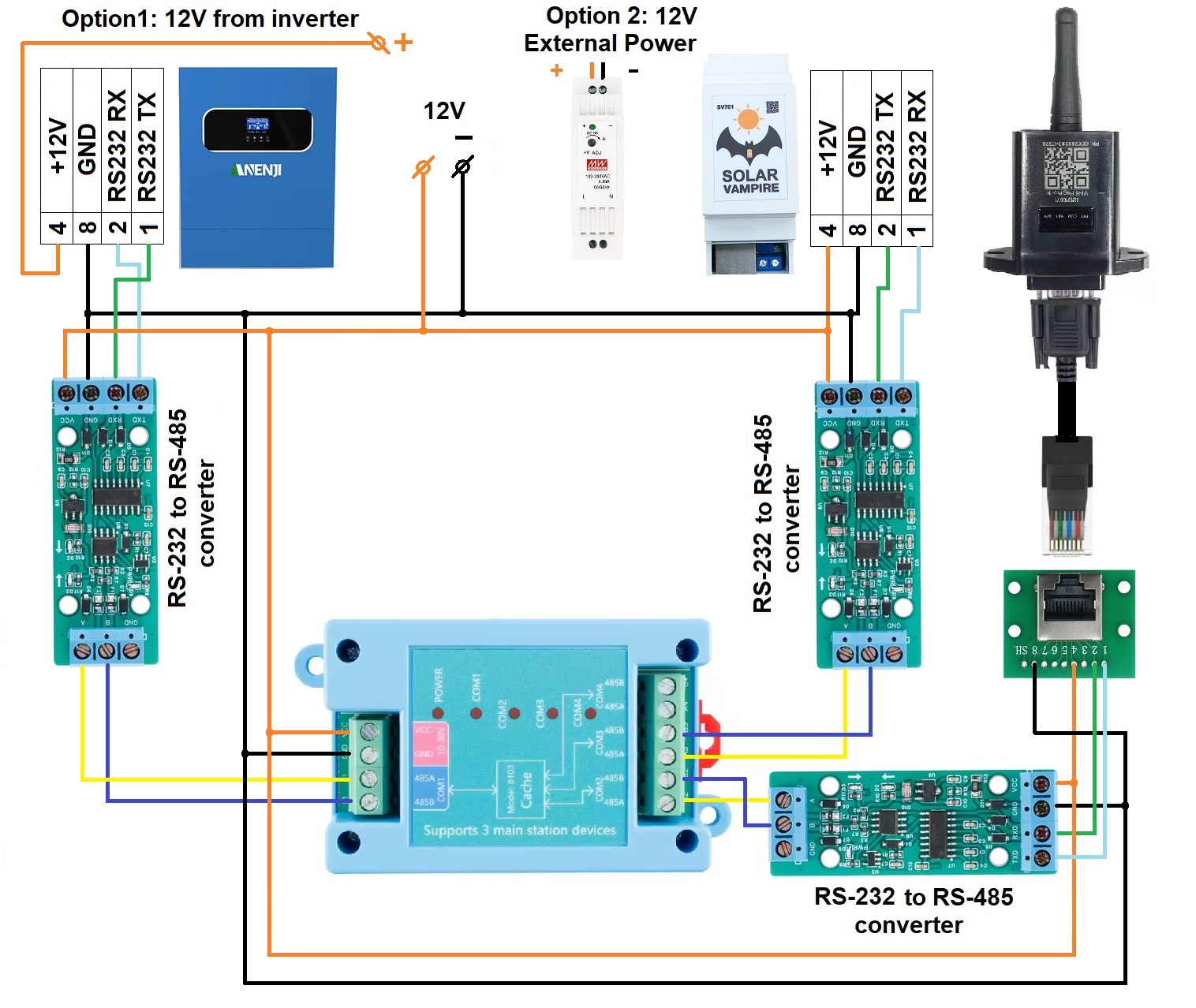

Ниже показана схема подключения для инверторов с портом RS232. Для питания YR-8103, SV701, wifi даталогера и конверторов можно использовать питание 12В от инвертора. Например, инвертор Anenji 4кВт "тянет" такую нагрузку. Альтернативное решение - подать питание от внешнего блока питания.

Для инверторов с портом RS485 схема получается проще. Ниже в качестве пример показана схема подключения для инверторов SRNE.

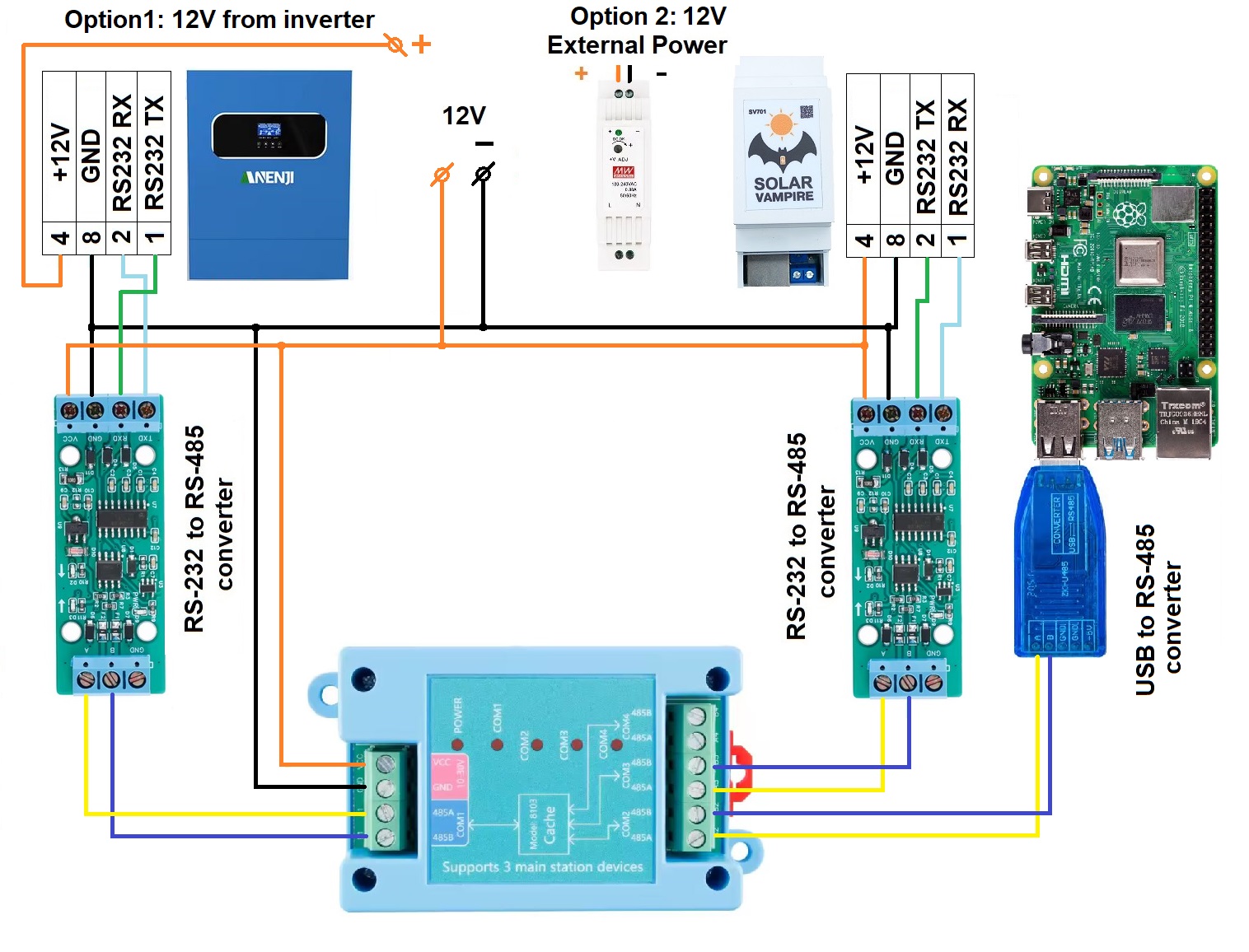

Кроме wifi даталогеров также можно попробовать совмещать работу SV701 и других устройств сбора статистики. Ниже в качестве примера показана схема совместного подключения SV701 и Solar Assistans.

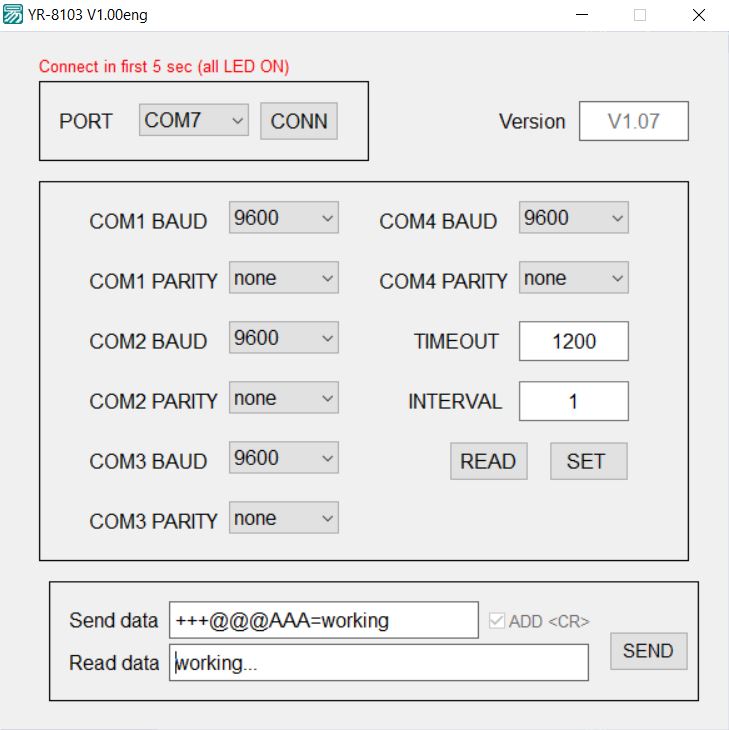

Устройство YR-8103 не имеет автонастройки скорости. С завода все порты устройства настроены на скорость 9600. Такая скорость подходит для инверторов Anenji и SRNE. Для инверторов Must необходима скорость 19200. Большинство остальных инверторов имеют скорость 2400. Конфигурирование роутера выполняется достаточно просто. Необходимо подключить роутер к PC через конвертор USB-RS485. Соединяем соответствующие провода RS485A RS485B на порту COM1 роутера YR-8103 и на конверторе. Для PC необходимо скачать конфигурирующую программу. В этом архиве находятся инструкция и программы с китайским и английским интерфейсом. Запускаем программу на PC. Выбираем номер COM порта, который соответствует конвертору USB-RS485. Затем подаем питание на YR-8103. Теперь необходимо в течение 5секунд нажать кнопку CONN. Программа свяжется с устройством и покажет его конфигурацию на экране.

После этого необходимо поменять скорость на всех портах на нужную. Также при необходимости можно поменять Таймаут и Интервал опроса портов в мс. После изменений необходимо нажать кнопку SET. После этого можно выключать питание и собирать рабочую схему.

Ниже показан пример работы такой системы. SV701 посылает запросы каждую секунду. Даталогер делает несколько своих запросов подряд через каждые 5минут. Путь запросов и ответов можно проследить по светодиодам на платах конверторов.

Схема подключения SV701 к LCD

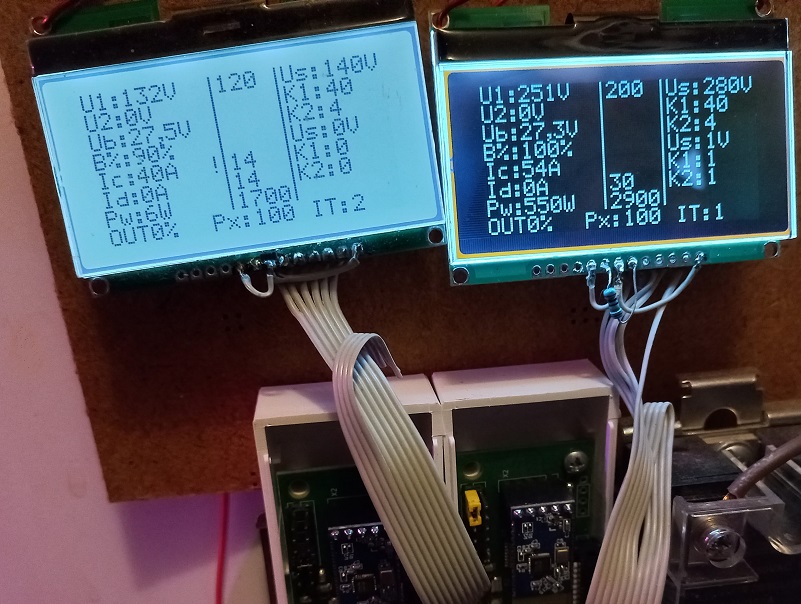

Устройство SV701 умеет отображать свою оперативную информацию на экране LCD. Вот как это выглядит в нашей тестовой системе.

При желании вы можете подключить подобный LCD к своему устройству. Схема подключения находится ниже. К сожалению под этот вариант мы пока не можем предложить готовый корпус устройства. Вам придется изготовить его самостоятельно.
