Схеми підключення SV705

• Базова схема підключення
• Инвертори з нестандартным підключенням по RS232
  • Инвертори Dataouboss — нестандартна розпіновка RJ45
  • Инвертори с раз'ємом DB9
  • Jsdsolar J4000, J5500
• Инвертори з підключенням по RS485.
  Загальна інформація

  Для всіх схем необхідно виготовити кабель та підключити його до порту RS485 пристрою SV705. Також для всіх схем необхідне зовнішнє джерело живлення 12В. Деякі з цих інверторів підключаються через роз'єм BMS, який має два інтерфейсу на одному роз'ємі: RS485 та CAN. У цьому випадку контакти RS485 необхідно використовувати для зв'язку з SV705, а контакти CAN для зв'язку з акумулятором.

  • SRNE
  • Must
  • Growatt
  • Luxpower
  • Deye 1ф
  • Deye 3ф (вариант 1)
  • Deye 3ф (вариант 2)
• Одночасне підключення SV705 та простроїв зняття статистики
  Загальна інформація

  Якщо ваш інвертор оснащений єдиним портом RS-232 або RS-485, він може бути вже зайнятий Wi-Fi модулем або іншим пристроєм збору даних. У загальному випадку ці порти дозволяють мати при обміні лише один "головний" пристрій (Майстер). У нашому випадку таким Майстром виступає або SV705 або wifi датагер. Ми розробили три способи поєднання роботи цих пристроїв.

  • Режим підслуховування
  • YR-8103
  • Home Assistant
• Додаткові схеми.
  • Підключення LCD
  • Підключенн інверторів Anenji/Aninerel з вбудованим wifi даталогером
  • Підключення інверторів Must через порт USB Type-B

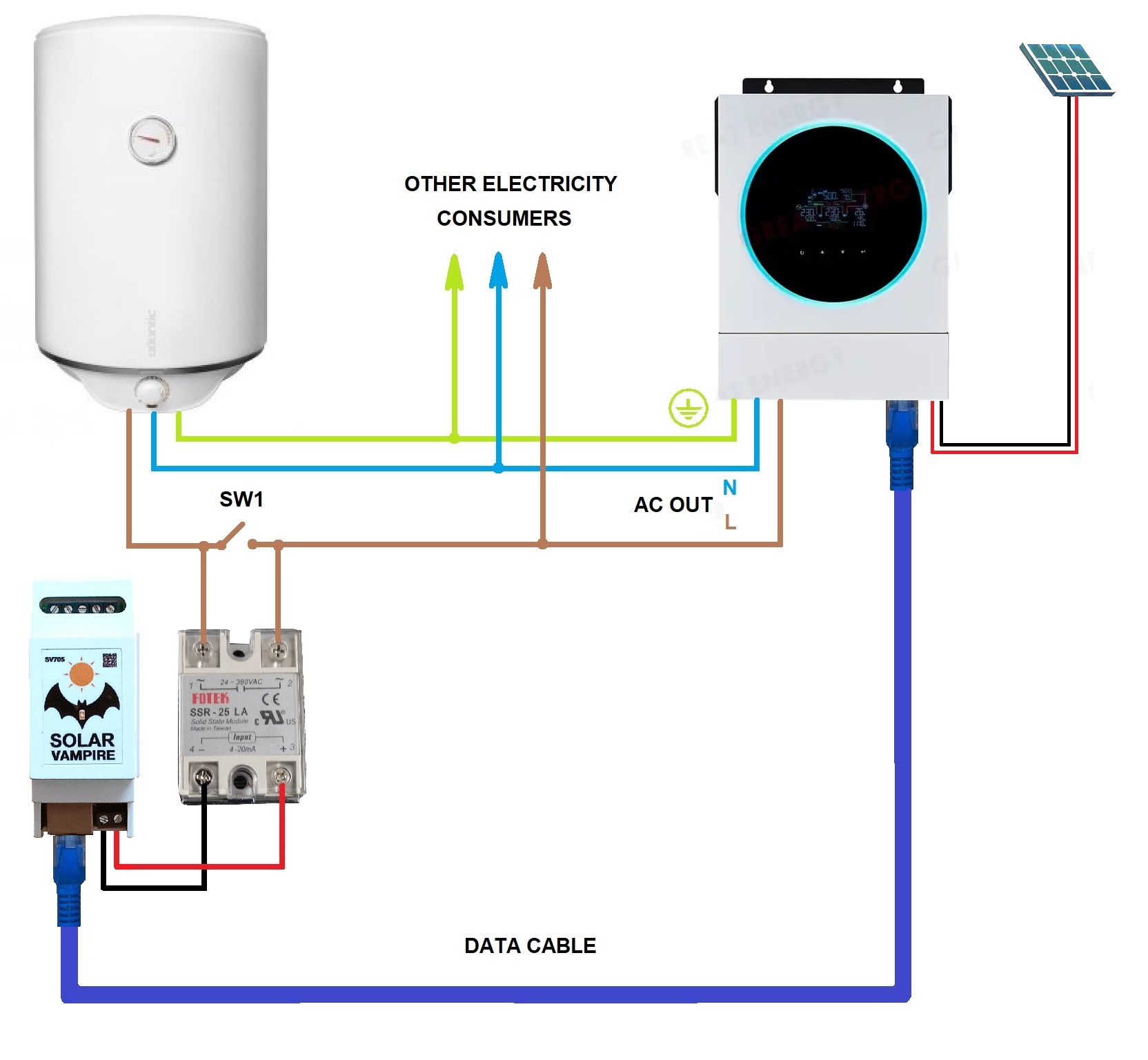

Базова схема підключення

Базова схема підключення SV705 показана нижче. Ця схема підходить для багатьох бюджетних інверторів. Anern, Daxtromn, Edecoa, PowMr, Easun, Axioma, Anenji та багатьох інших брендів з портом RS232, який виведений на роз'єм RJ45 і має стандартну розпіновку.. На інверторі цей порт призначений для підключення wifi датологів, комп'ютерів та інших пристроїв. SV705 має такий самий роз'єм з тим же розташування контактів, тому для приєднання до інвертора можна використовувати звичайний патчкорд для інтернет з'єднань.

Для управління потужністю потрібно використовувати твердотільне реле (SSR) з характеристикою LA (регулювання струмом 4-20мА). Також можна використовувати реле з характеристикою VD (регулювання напругою 0-10В). Якщо потужність навантаження перевищує 1.5-2кВт, то твердотільне реле потрібно встановити на тепловідвідний радіатор. Посилання на перевірених продавців таких реле та інших необхідних вузлів та деталей знаходяться на цій сторінці.

За допомогою перемикача SW1 можна підключити бойлер до мережі безпосередньо. Так ним можна буде користуватися і у звичайному для нього режимі. Це може знадобитися, наприклад, у похмурий день.

Схеми підключення інших инверторів

Для всіх однофазних інверторів силова частина підключається так само, як і на базовій схемі. Відмінності будуть у підключенні інформаційного обміну, а також підключення додаткових джерел живлення. Спочатку розглянемо інвертори, які мають порт RS232 з іншою розпіновкою RJ45. Нижче показано схему для інверторів Datouboss. Для їхнього підключення необхідно виготовити свій кабель згідно зі схемою.

Схема подключения SV705 к инверторам Datouboss

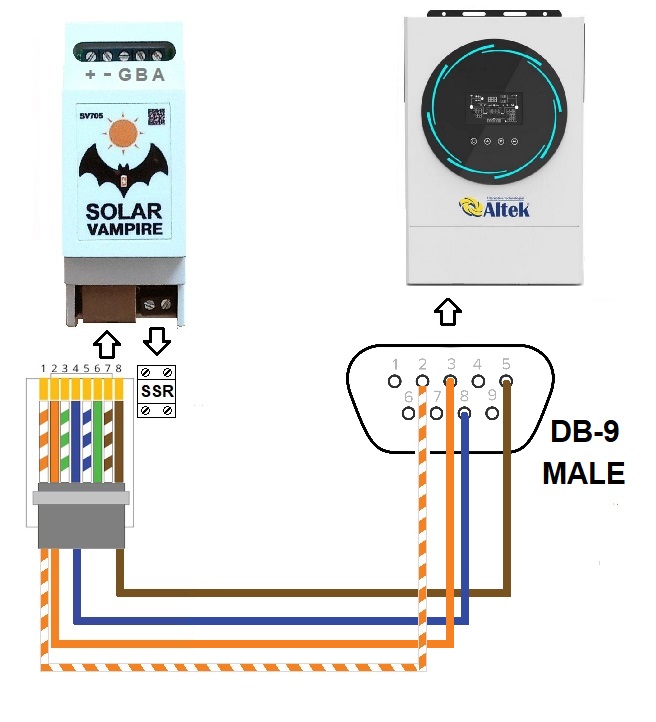

Схема підключення до інверторів з раз'ємом DB-9

У деяких інверторів Voltronic, Axioma, Altek та ін порт RS232 виведений на такий роз'єм. Необхідно виготовити кабель згідно зі схемою.

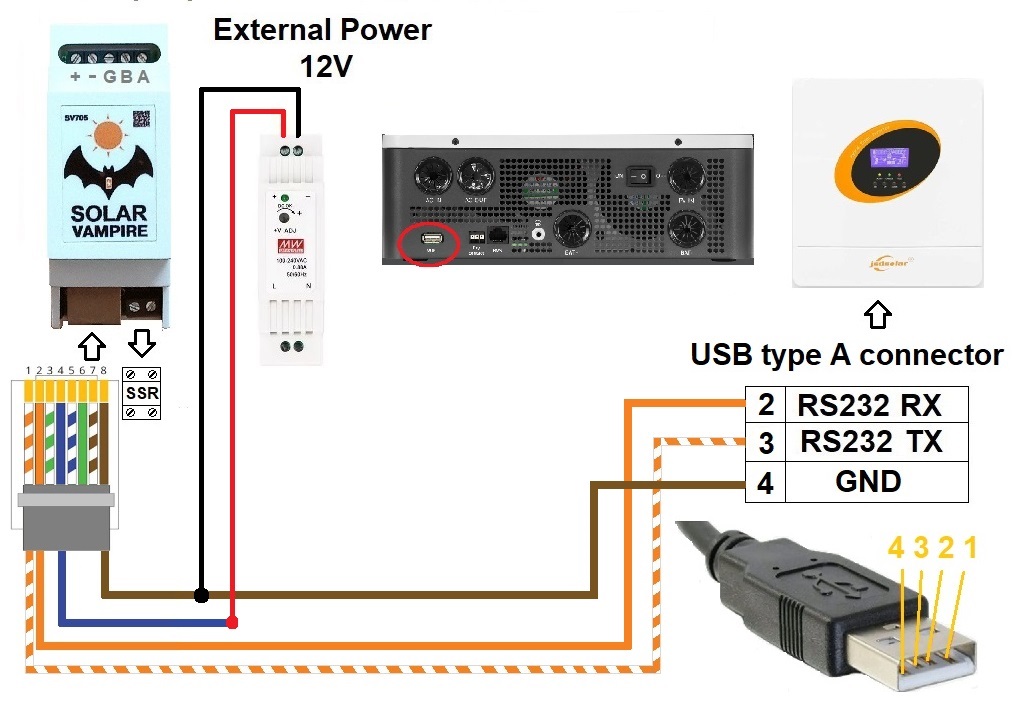

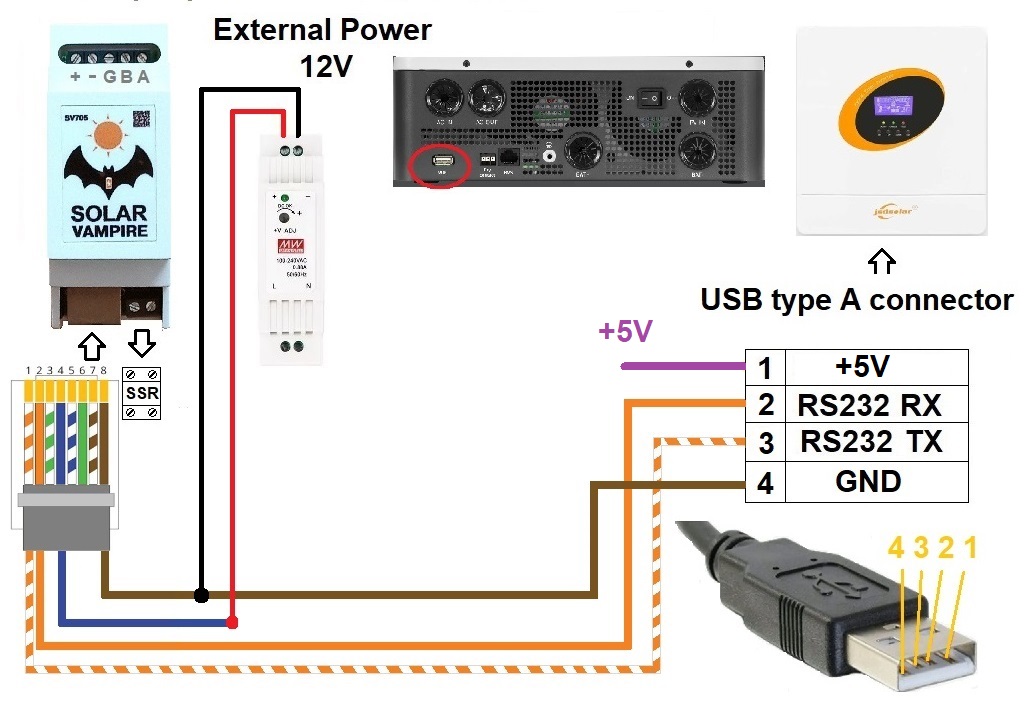

Схема підключення SV705 до інверторів Jsdsolar J4000, J5500

У цих інверторів порт RS232 виведений на роз'єм USB Type A. Необхідно виготовити кабель згідно зі схемою. Для живлення SV705 необхідно підключити зовнішній блок живлення 12В.

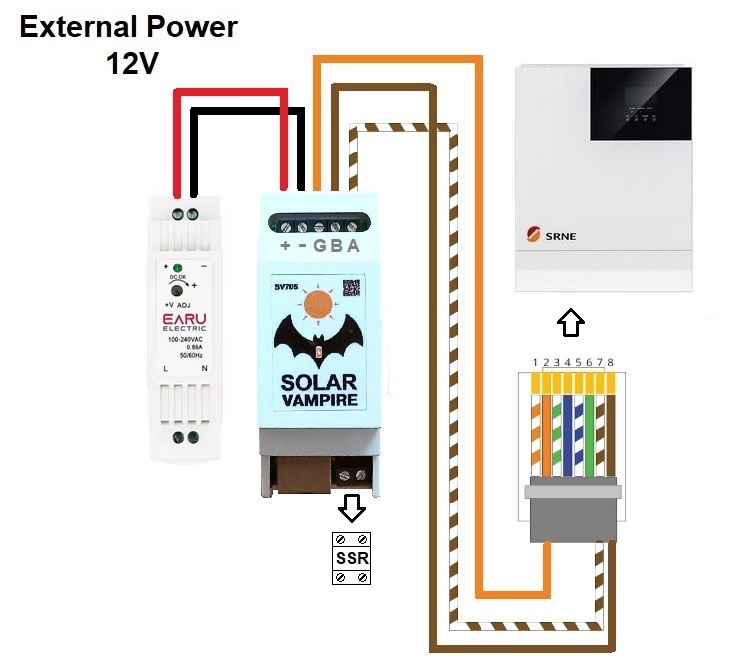

Схема підключення SV705 до інверторів SRNE

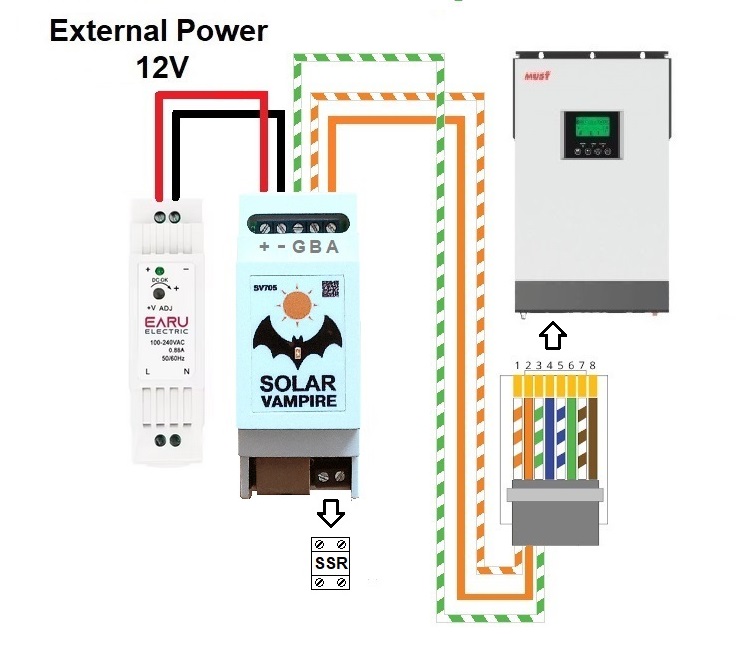

Схема підключення SV705 до інверторів MUST

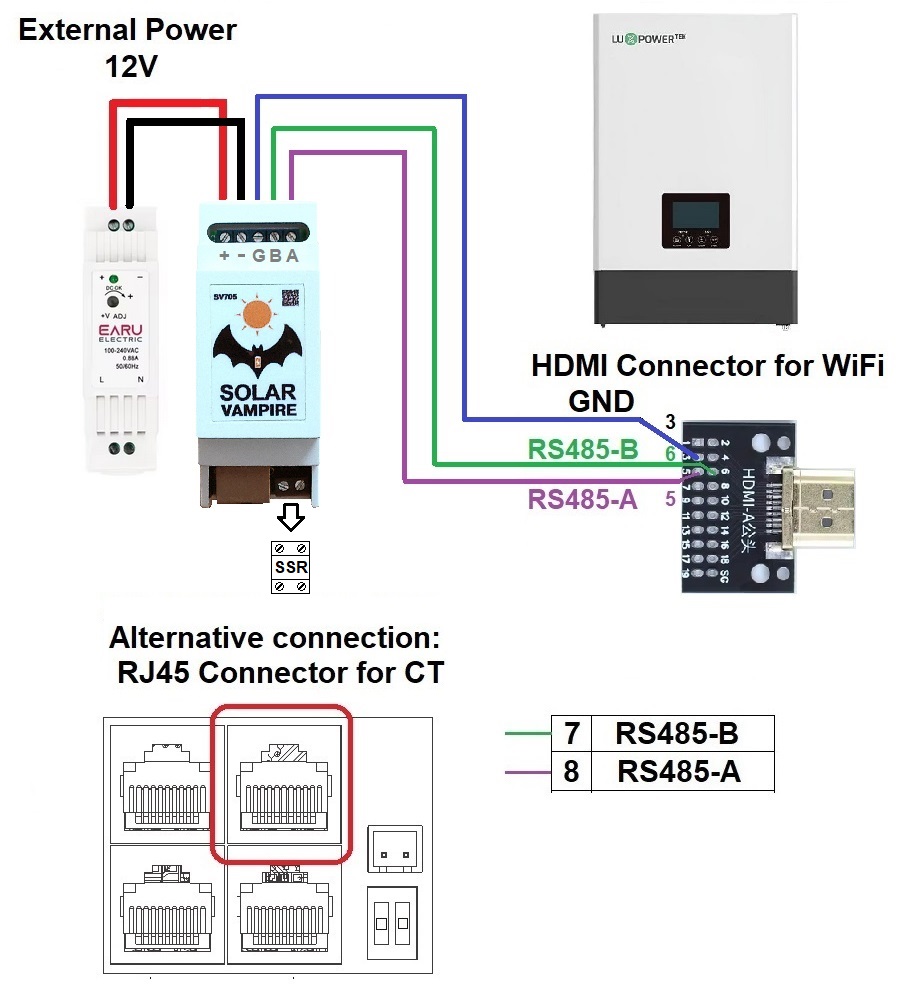

Схема підключення SV705 до інверторів LuxPower

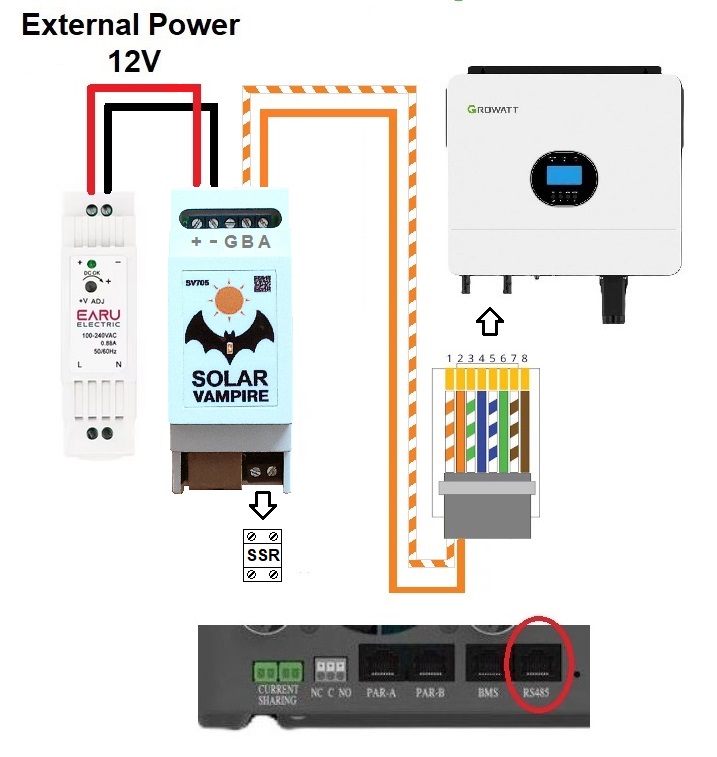

Схема підключення SV705 до інверторів Growatt SPF

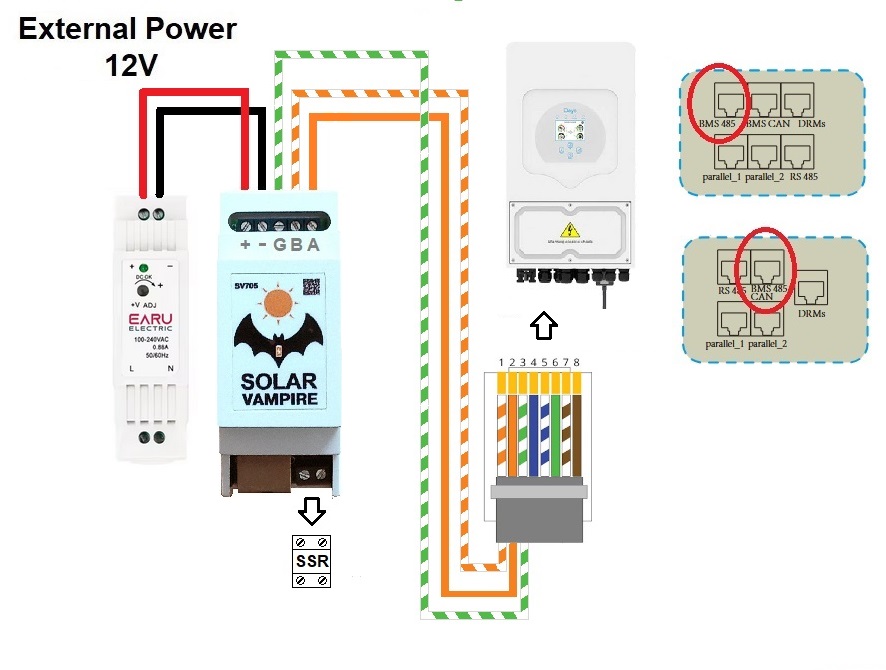

Схема підключення SV705 до інверторів Deye 1phase

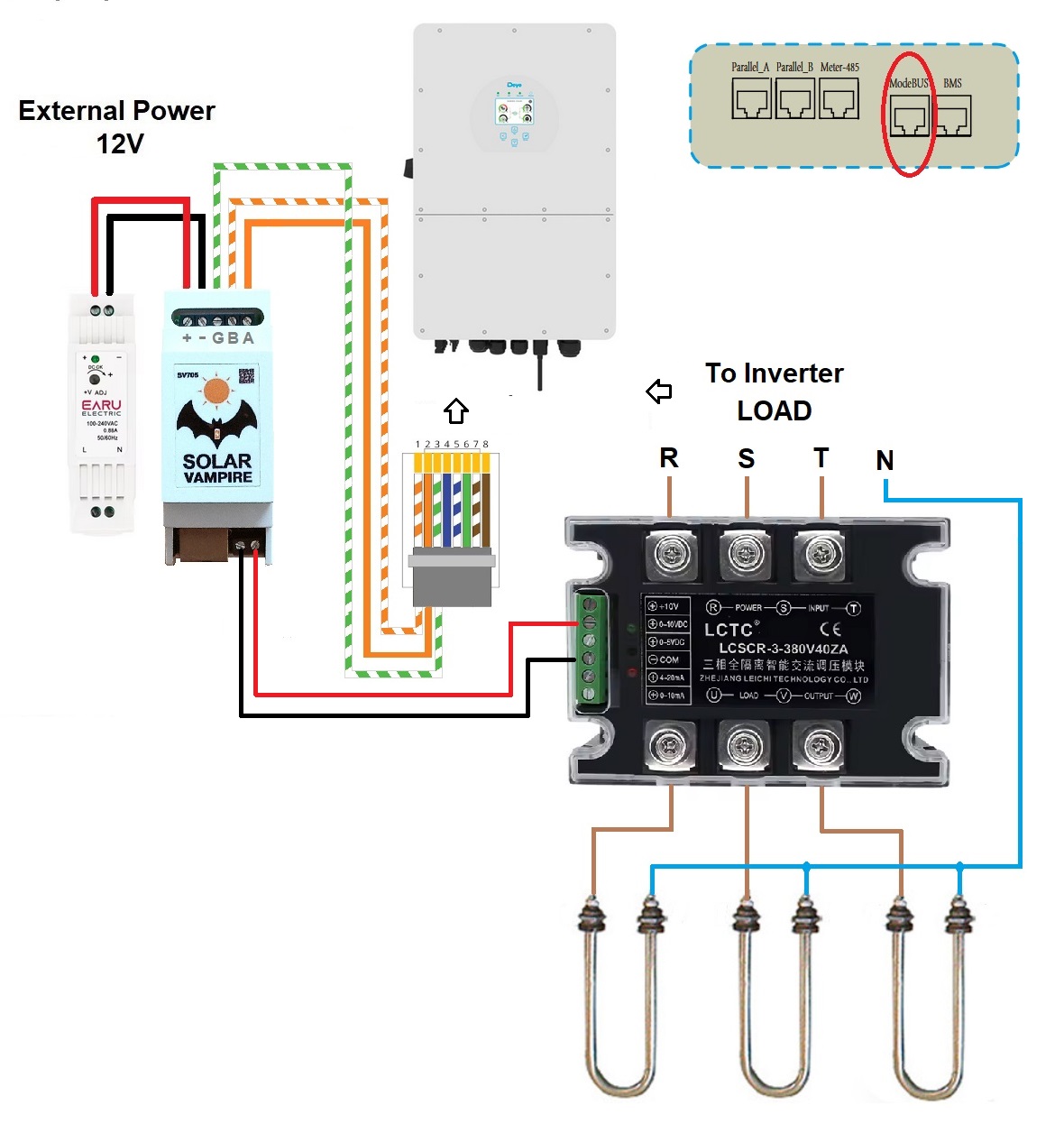

Схема підключення SV705 до інверторів Deye 3phase

Ці інвертори підключаються по RS-485 через раз'єм ModeBUS. Для керування навантаженням знадобиться трифазний варіант реле. Також для такого реле буде потрібен радіатор

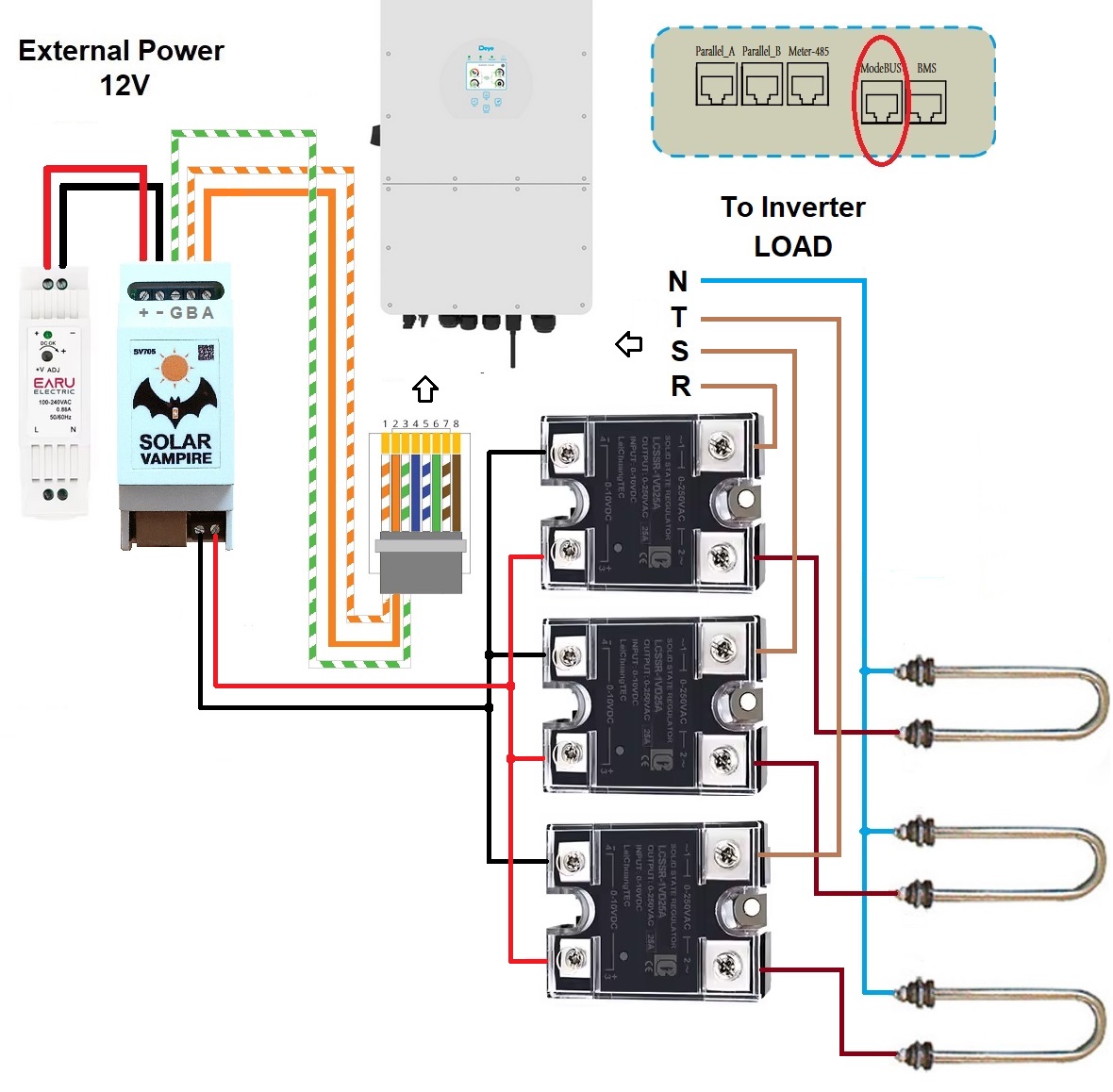

Альтернативна схема підключення SV705 до інверторів Deye 3phase

Тут використовуються однофазні SSR реле з характеристикою управління VD (0-10В).

Паралельне підключення SV705 та пристроїв збору статистики

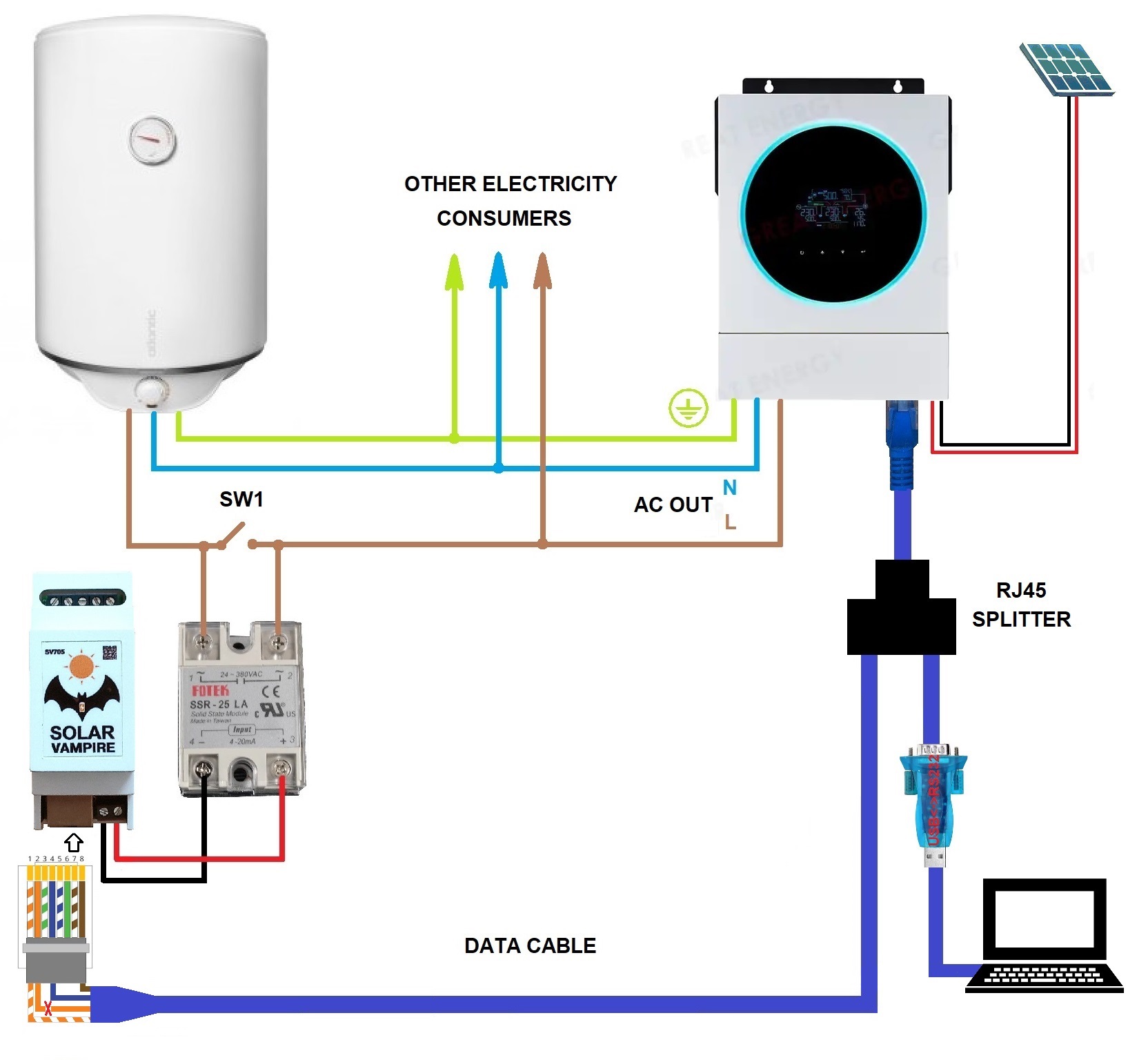

Перший спосіб - замість хмарних сервісів використовувати для збирання статистики ноутбук або планшет під керуванням програми MultiSIBcontrol. Ця програма працює лише з інверторами, які мають протокол Voltronic&Clones. Така програма збирає набагато якіснішу статистику порівняно з хмарними сервісами. Адже вона виконує збір даних один раз на 2 секунди, тоді як хмарні послуги опитують інвертор один раз на 5 хвилин. Завдяки частому опитуванню роботу такої програми можна поєднати з роботою SV705. Для цього потрібно під'єднати обидва пристрої до інвертора через спліттер RJ45 (усі однакові контакти запаралелені) або самостійно спаяти такий кабель для підключення двох пристроїв одночасно. Змінена схема підключення SV705 показана нижче.

На кабелі, який безпосередньо підключається до SV705, необхідно перерізати помаранчевий провідник(pin2). Цим буде заблоковано надсилання запитів нашим пристроєм.

Запити тепер надсилатиме комп'ютер або планшет. SV705 "підслуховуватиме" відповіді інвертора, витягуватиме з них потрібну інформацію та регулюватиме енергоспоживання.

Другий спосіб - підключати SV705 та wifi даталогер через спеціальний роутер YR-8103. Цей роутер дозволяє двом пристроям типу Master опитувати один пристрій типу Slave квазіодночасно. Конфлікт доступу усувається за рахунок буферизації та зміщення запитів та відповідей у часі. Цей пристрій має інтерфейс RS485. Тому якщо обладнання має такий інтерфейс, його можна підключати до портів роутера безпосередньо. Якщо обладнання має інтерфейс RS232, його необхідно підключати через конвертори RS232-RS485.

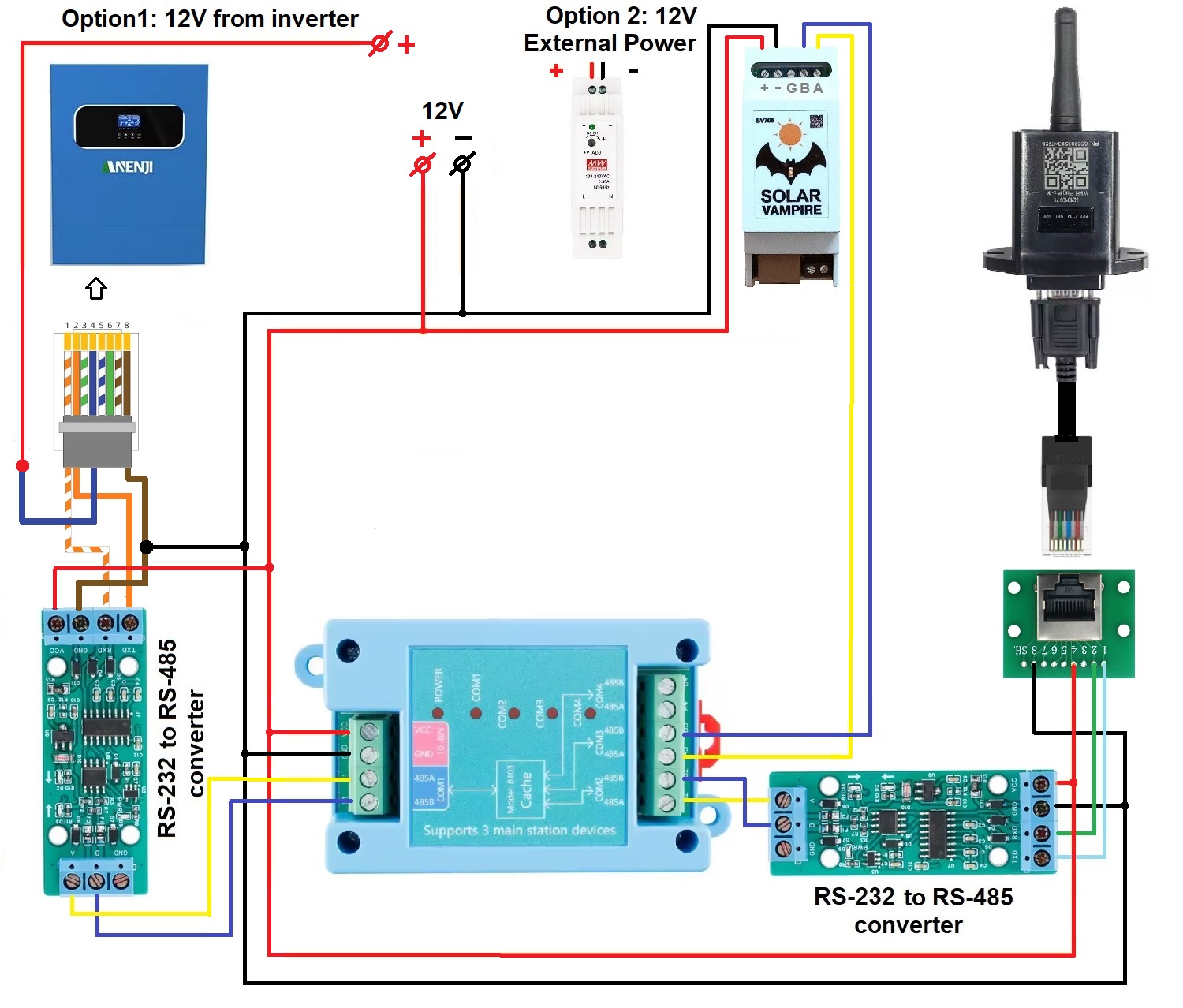

Нижче показано схему підключення для інверторів з портом RS232. Для живлення YR-8103, SV701, wifi даталогера та конверторів можна використовувати харчування 12В від інвертора. Наприклад, інвертор Anenji 4кВт "тягне" таке навантаження. Альтернативне рішення – подати живлення від зовнішнього блоку живлення.

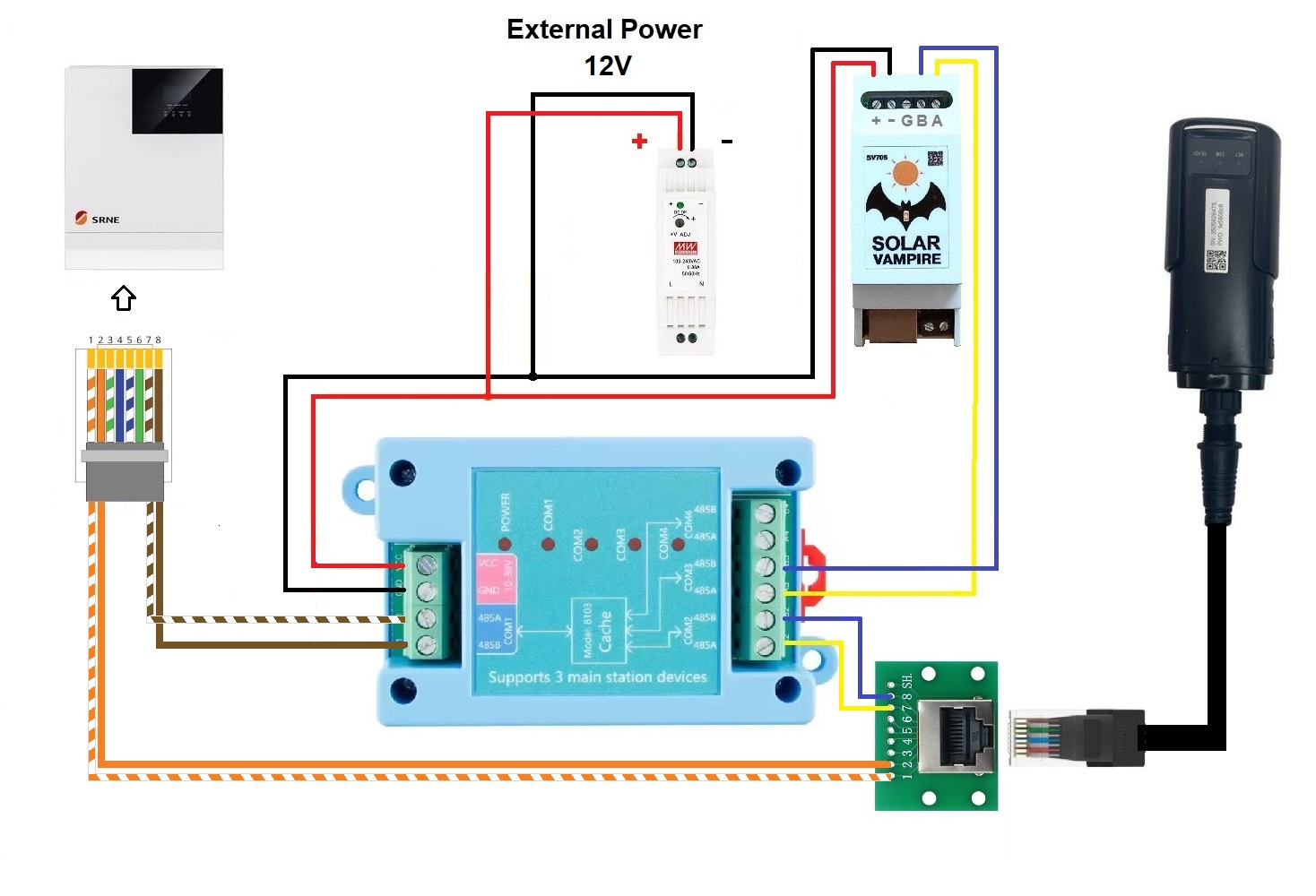

Для інверторів з портом RS485 схема виходить простіше. Нижче як приклад показана схема підключення для інверторів SRNE.

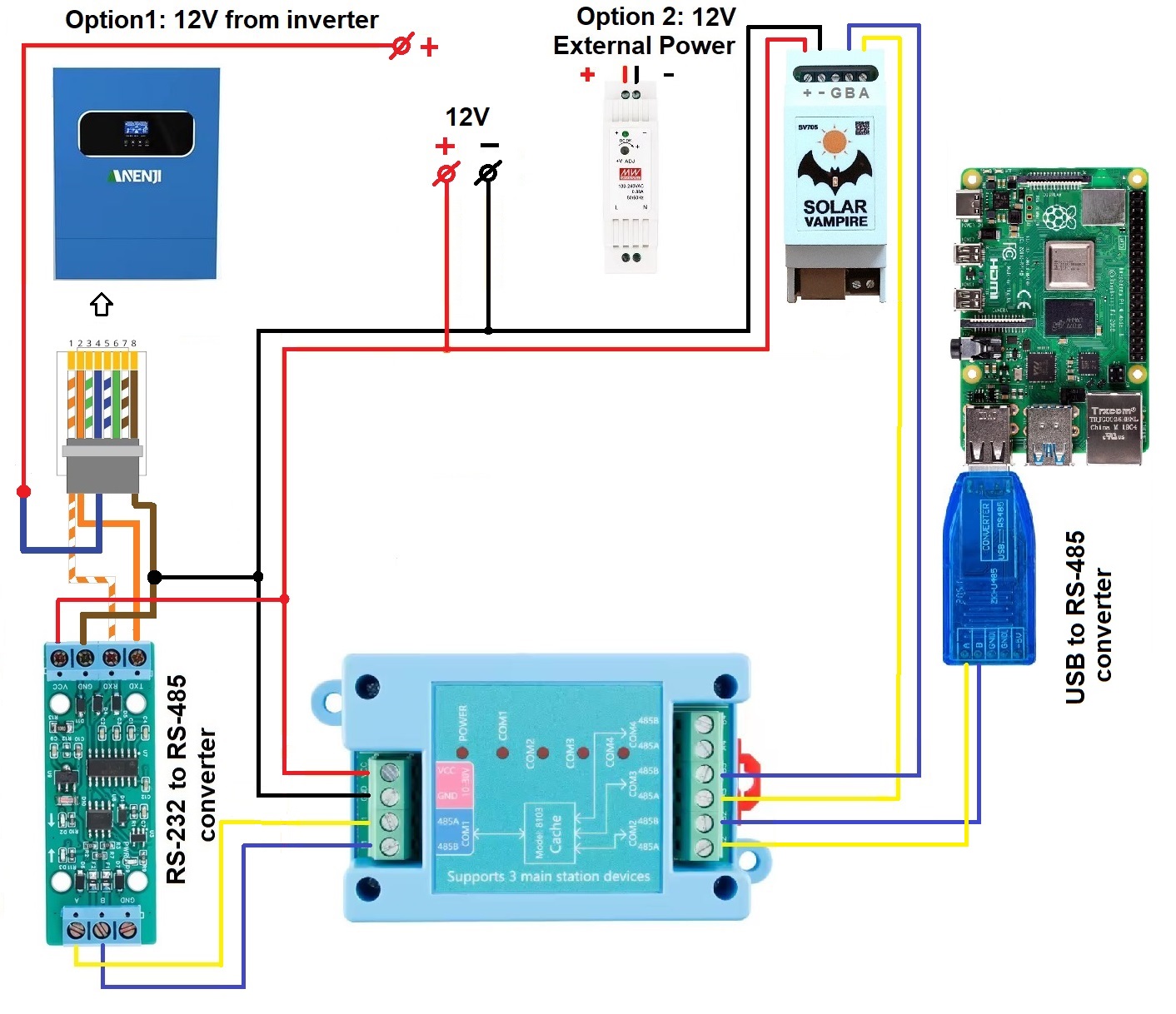

Крім wifi датологерів також можна поєднувати роботу SV705 та інших пристроїв збору статистики. Нижче як приклад показана схема спільного підключення SV705 та Solar Assistans.

Налаштування роутера YR-8103 (подробиці)

Увага! Пристрій YR-8103 може вимагати попереднього конфігурування. Процедуру описано нижче.

Пристрій YR-8103 не має автоналаштування швидкості. З заводу всі порти пристрою налаштовані на швидкість 9600. Така швидкість підходить для інверторів Anenji та SRNE. Для інверторів Must необхідна швидкість 19200. Більшість бюджетних інверторів мають швидкість 2400. Конфігурування роутера виконується досить просто. Необхідно підключити роутер до PC через конвертор USB-RS485. З'єднуємо відповідні дроти RS485A RS485B на порту COM1 роутера YR-8103 та на конверторі. Для PC необхідно завантажити програму для конфігурування. У цьому архіві знаходяться інструкція та програми з китайським та англійським інтерфейсом. Запускаємо програму на PC. Вибираємо номер COM порту, що відповідає конвертору USB-RS485. Потім подаємо живлення на YR-8103. Тепер необхідно протягом 5 секунд натиснути кнопку CONN. Програма зв'яжеться з пристроєм і покаже конфігурацію на екрані.

Після цього потрібно змінити швидкість на всіх портах на потрібну. Також за необхідності можна змінити Таймаут та Інтервал опитування портів у мс. Після змін необхідно натиснути кнопку SET. Після цього можна вимикати живлення та збирати робочу схему.

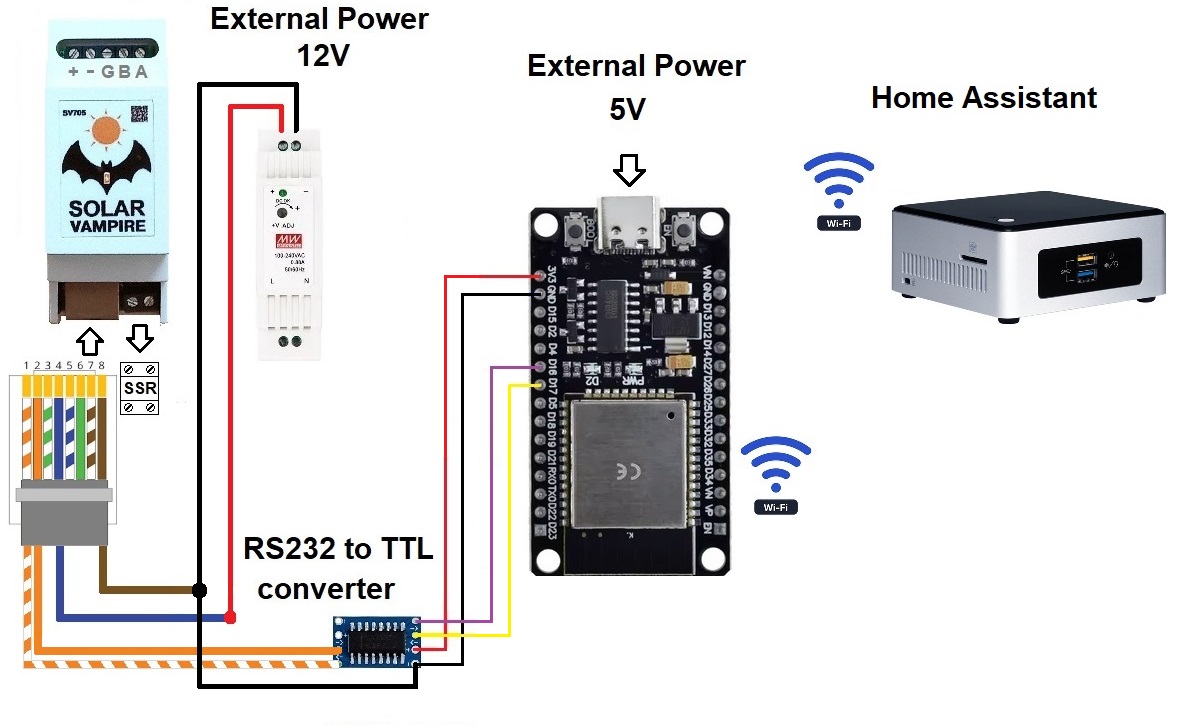

Третій спосіб дозволяє підключати SV705 одночасно з Home Assistant. Він полягає у наступному. Підключаємо інвертор до Home Assistant відомими способами. Налаштовуємо його на експорт даних інвертора. Збираємо просту схему емулятора інвертора на ESP32 та підключаємо до SV705. Емулятор отримуватиме в реальному часі дані реального інвертора та працюватиме з SV705. Докладніше цей варіант описанийтут.

Додаткові схеми

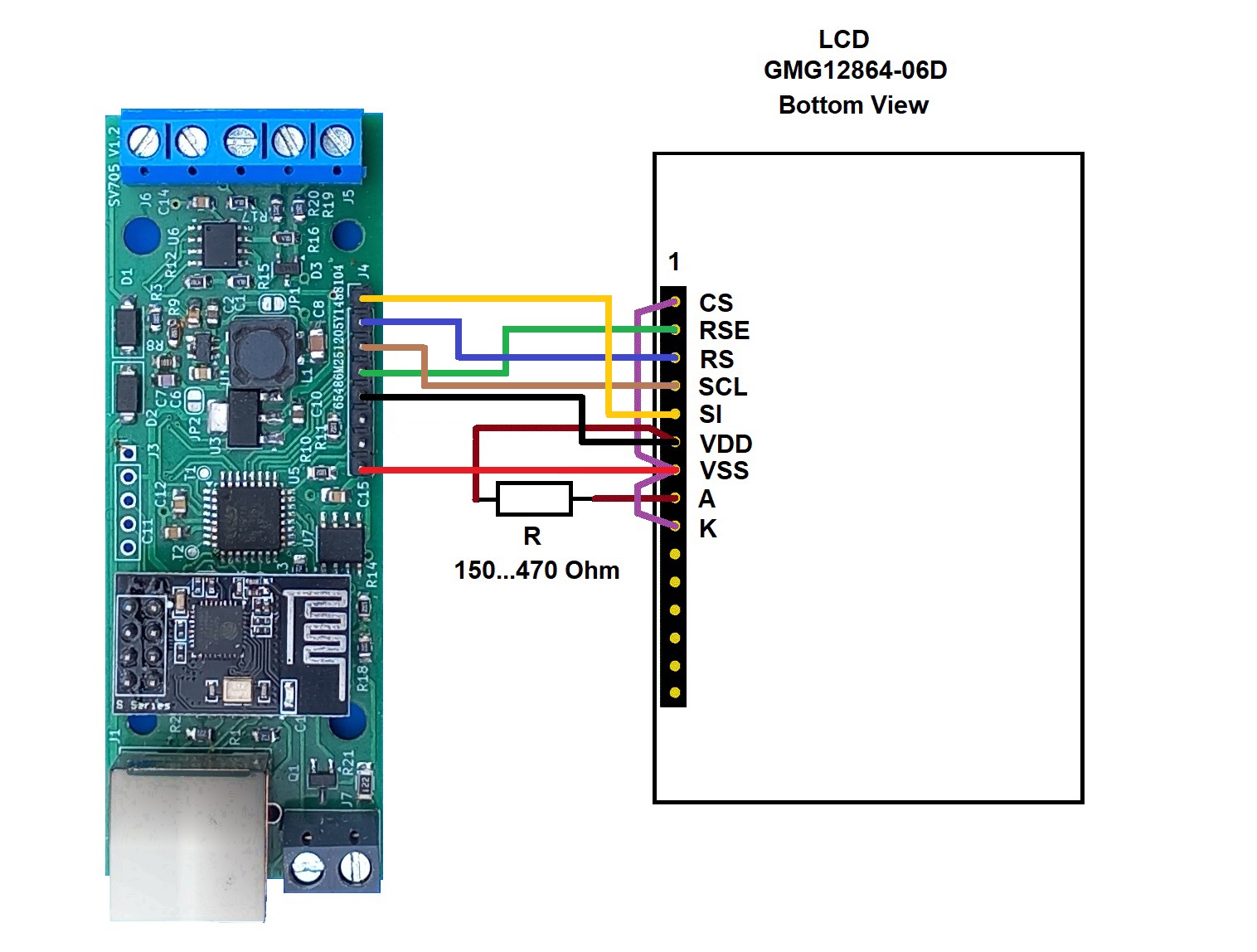

Схема підключення SV705 до LCD

Пристрій SV705 вміє відображати свою оперативну інформацію на екрані LCD. За бажанням ви можете підключити подібний LCD до свого пристрою. Схема підключення нижче. На жаль під цей варіант ми поки що не можемо запропонувати готовий корпус. Вам доведеться виготовити його самостійно.

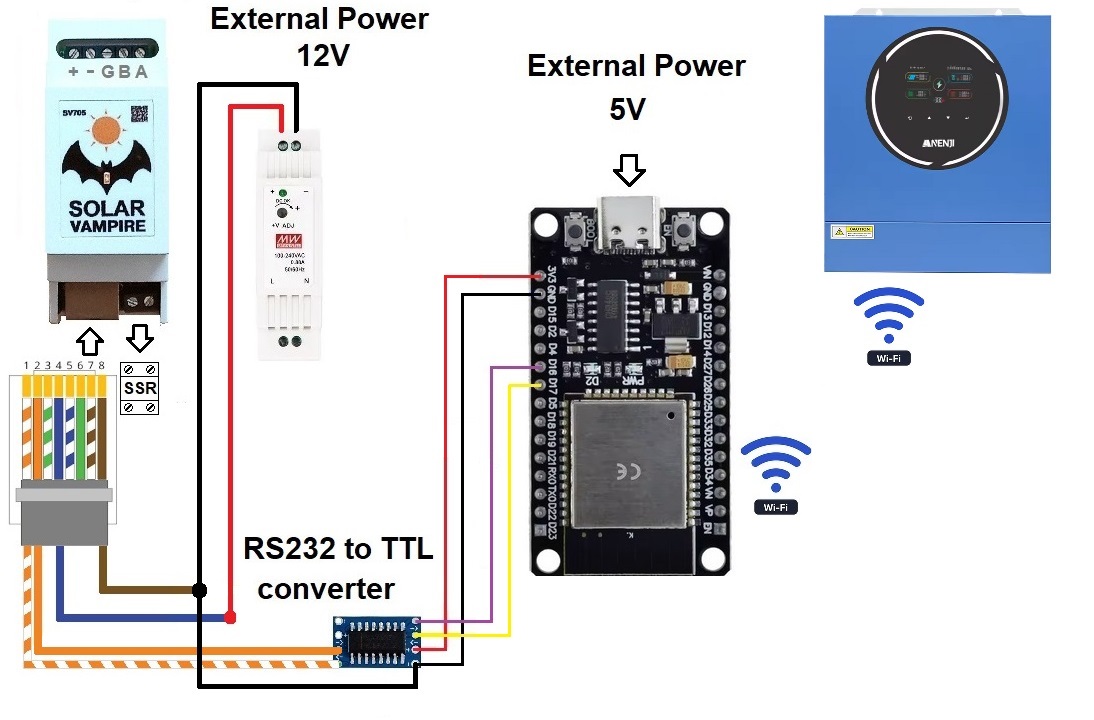

Схема підключення до інверторів Anenji/Aninerel із вбудованим wifi даталогером

Деякі моделі цих інверторів поставляються із вбудованим wifi даталогером. Це ускладнює підключення зовнішніх пристроїв. Нескладна схема на ESP32 працює як міст wifi<->RS232. Вона дозволяє підключати до таких інверторів SV705 через зовнішній RS232. Докладніше це описано тут

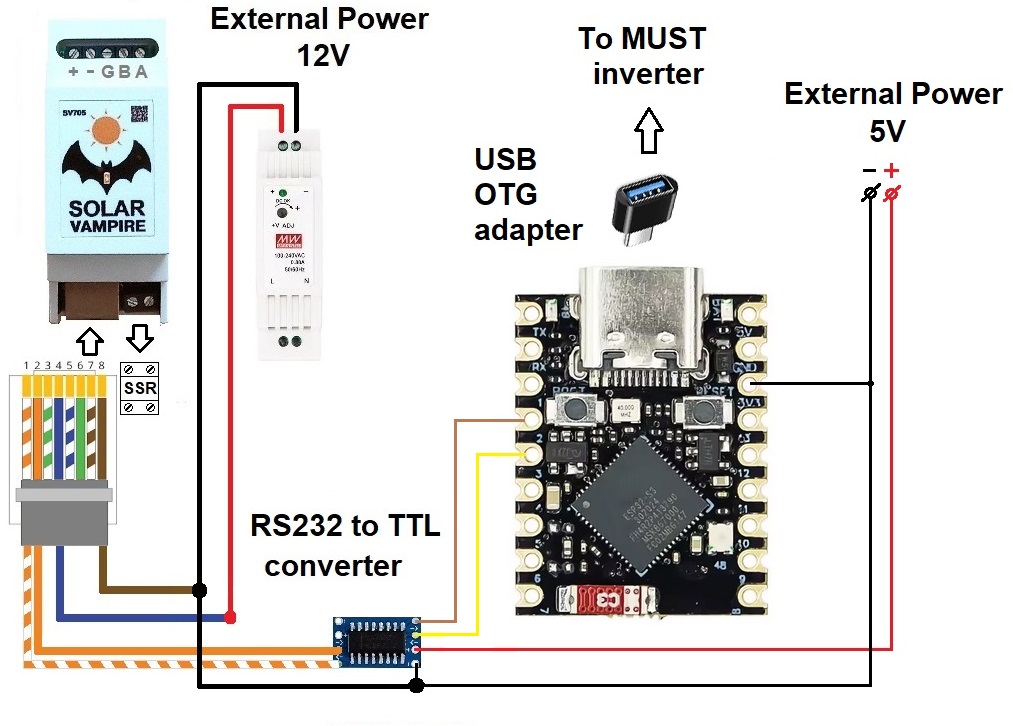

Схема підключення до інверторів з разъємом USB Type B

Деякі інвертори мають для підключення роз'єм USB Type B. Наприклад, деякі моделі інверторів Must мають тільки такий роз'єм. Усередині цього роз'єму підключена мікросхема CH340, яка перетворює USB на UART. Це ускладнює підключення зовнішніх пристроїв. Нескладна схема на ESP32S3 працює як міст RS232<->USB. Вона дозволяє підключати до таких інверторів SV705 через цей міст. Докладніше це описано тут
