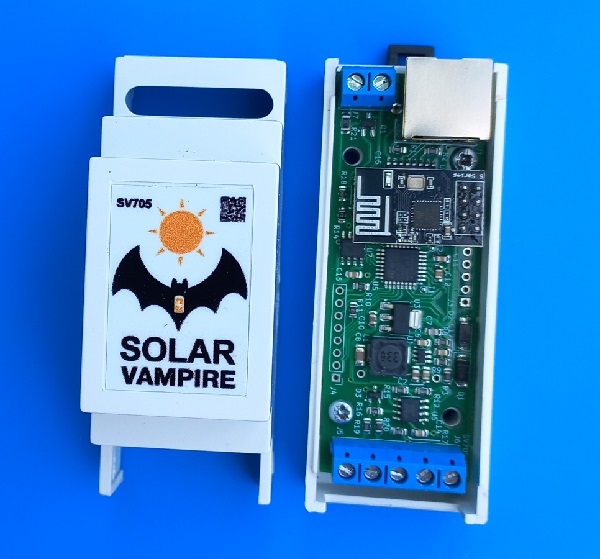

SV705

• Керування через WiFi, а не через Bluetooth;
• Порти RS232, RS485 замість одного RS232;
• Імпульсне джерело живлення (знижено власне споживання приладу);

Робота пристрою

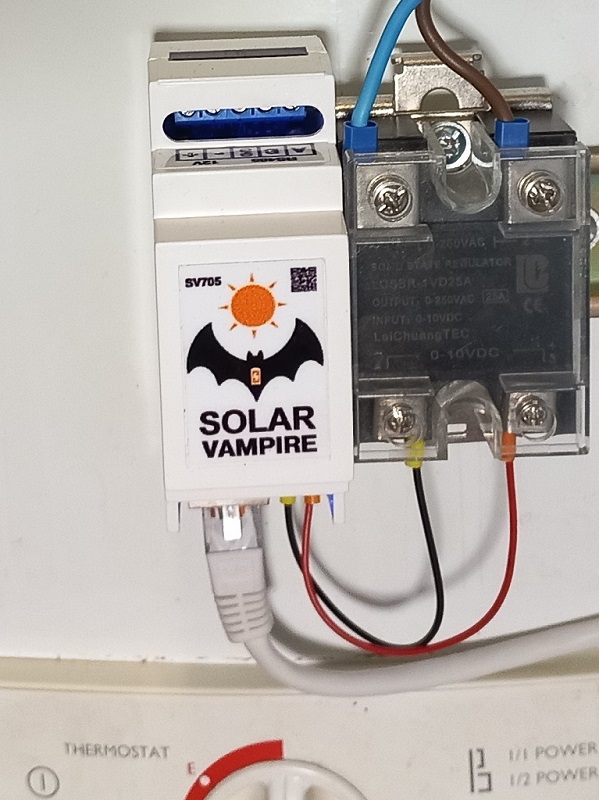

Можливі схеми підключення пристрою SV705 показані на цій сторінці. Підключіть пристрій SV705 відповідно до схеми, рекомендованою для вашого інвертора. Спочатку необхідно переконатися, що на пристрій подається живлення. Це буде видно за індикаторними світлодіодами, розташованими на роз'ємі RJ45. Лівий світлодіод показує передачу запиту даних, правий світлодіод показує відповідь інвертора. Ці світлодіоди різного кольору, конкретні кольори можуть відрізнятися у різних виконаннях роз'єму. Обмін даними відбувається один раз на секунду. Якщо обидва світлодіоди не блимають, значить пристрій не отримує живлення по кабелю від інвертора або від зовнішнього блока живлення для деяких схем. Потрібно перевірити правильність монтажу. Якщо блимає лише лівий світлодіод, пристрій не отримує відповіді від інвертора. Причина може бути знову в неправильному розпаювання кабелю або у невідповідності протоколу обміну. Протокол обміну можна буде змінити пізніше на сторінці налаштування.

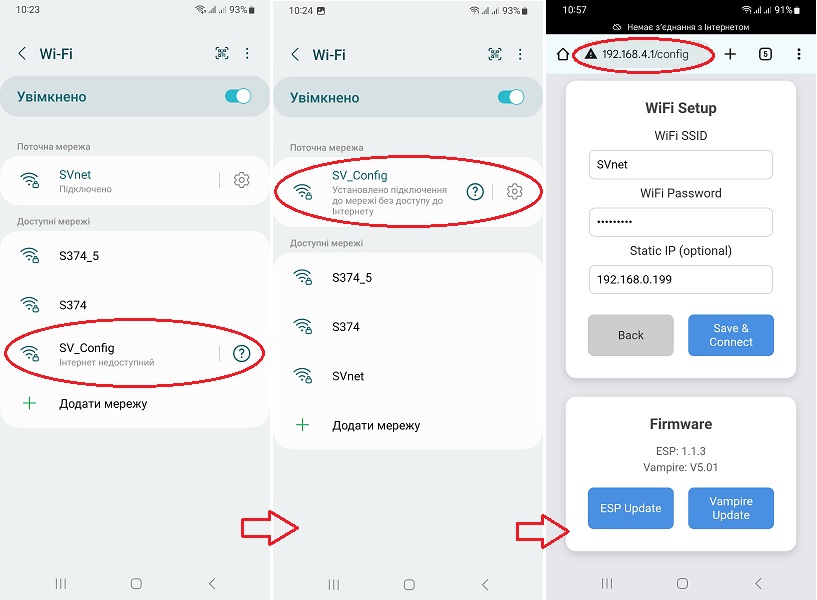

Для керування пристроєм SV705 спочатку його необхідно підключити до домашньої мережі WiFi. Для цього потрібно подати живлення на пристрій. Через деякий час пристрій підніме WiFi точку доступу SV_Config, яка має пароль 12345678. Необхідно тимчасово підключитися до цієї точки доступу за допомогою смартфона та в будь-якому браузері ввести в адресному рядку 192.168.4.1/config . Після цього ми потрапимо на сторінку налаштування SV705

Тепер необхідно заповнити поля у розділі WiFi Setup. Туди слід вписати дані домашньої мережі WiFi. Поле Static IP потрібно скоригувати під параметри свого роутера. Наприклад, якщо роутер має адресу 192.168.0.1, то для SV705 вписуємо адресу виду 192.168.0.xxx, якщо 192.168.1.1, то вписуємо адресу виду 192.168.1.xxx. Також це поле залишити порожнім, в цьому випадку адреса буде присвоєна DHCP сервером роутера. Після заповнення полів потрібно натиснути кнопку Save & Connect. Після цього SV705 підключиться до домашньої мережі WiFi. Тепер пристрій SV705 буде доступний у цій мережі за тією адресою, яку ми встановили. Наприклад, за адресою 192.168.0.199. Цю адресу можна відкрити у будь-якому браузері на смартфоні або комп'ютері, якщо вони знаходяться у цій локальній мережі. На цьому відео показаний приклад налаштування підключення SV705 до WiFi за допомогою смартфона.

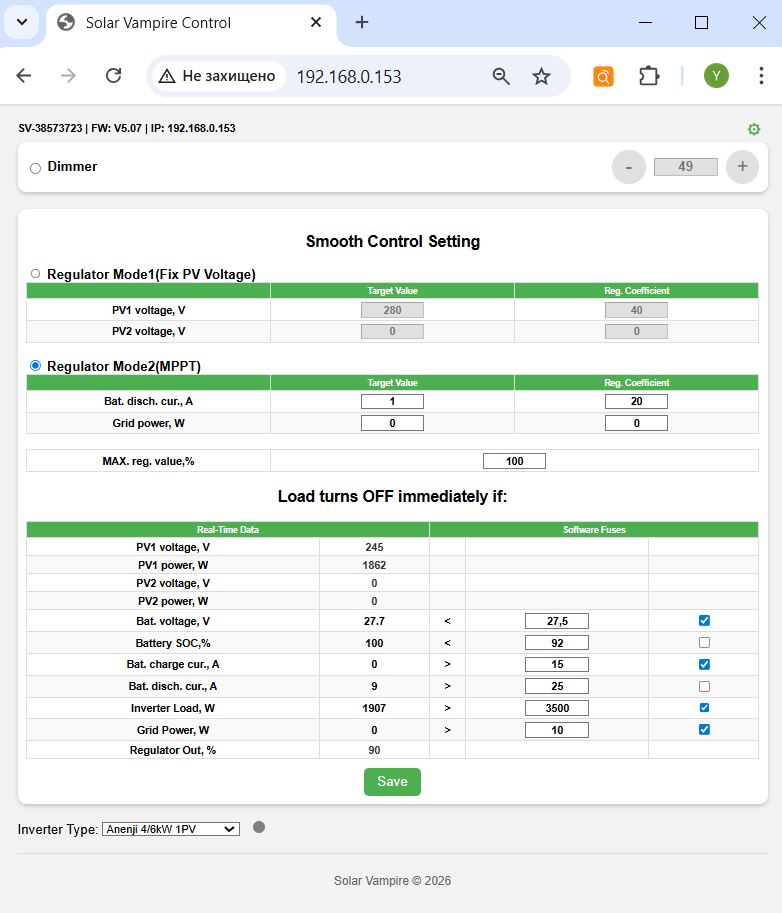

Розглянемо призначення органів регулювання та індикації. Вгорі сторінки ліворуч відображається серійний номер пристрою, версія прошивки та IP адреса. У правому верхньому кутку праворуч знаходиться посилання на сторінку конфігурації у вигляді зеленої шестерні. З цією сторінкою ми вже знайомилися вище, коли пристрій працював у режимі точки доступу. Ця сторінка також доступна у режимі постійного підключення до WiFi. Нижче розташовані основні органи керування пристроєм. Зовні інтерфейс зберіг деяку схожість із попередньою версією пристрою SV701, який працював за блютузом. Основні відмінності такі - тепер пристрій має три робочі режими. А введення будь-якого параметра (одного або кількох одразу) необхідно підтверджувати натисканням кнопки Save внизу сторінки. Після налаштування всі параметри запам'ятовуються в пам'яті пристрою і він продовжить працювати над ними і після вимкнення-вмикання живлення.
Зліва вгорі знаходиться перемикач режимів між Dimmer, Regulator Mode1 та Regulator Mode2.

Dimmer. Цей режим дозволяє виставити фіксований рівень навантаження за допомогою клавіш на екрані або прямим введенням значення. Звертаємо вашу увагу, що показання шкали 0-100% відносяться до керуючого сигналу, який прилад подає на твердотільне реле. Передавальна характеристика реле дуже нелінійна, залежить від типу реле і навіть від екземпляра. Тому якщо ви хочете, наприклад, отримати потужність навантаження 50% від її номіналу, це слід відстежувати за показаннями зовнішніх приладів або за показаннями інвертора, тому що ця потужність для конкретного реле може бути досягнута при значенні керуючого сигналу і 40%, і 60%.

Regulator Mode1(Fix Voltage). Це режим автоматичного регулювання фіксованої напруги сонячного входу. Він аналогічний режиму нашого попереднього пристрою SV701. У цьому режимі можна встановити напруги для двох сонячних входів, а також коефіцієнт регулювання для кожного входу. Якщо інвертор має лише один PV вхід, то налаштування другого ігноруються. Якщо інвертор має два PV входи, але один із них не використовується, для цього входу слід вписати нульові параметри. Перше налаштування - Target PV voltage, це напруга на сонячному вході інвертора, яку регулятор намагатиметься підтримувати збільшуючи або зменшуючи навантаження на нього. Наступне налаштування, це коефіцієнт регулятора. Сам регулятор алгоритмічно є різновидом нелінійного ПІД регулятора. Справа в тому, що класичні ПІД регулятори призначені для керування лінійними стаціонарними системами. А наша сонячна система і нелінійна, і нестаціонарна, так як крок зміни напруги цільової величини залежить від ступеня освітленості панелей. Тому пристрій здійснює регулювання за розробленим нами нелінійним алгоритмом, подробиці якого є нашим ноу-хау.

Regulator Mode2(MPPT). Це наш новий режим роботи, який дозволяє працювати не поруч із точкою MPPT інвертора як попередній режим, а прямо в поточній точці MPPT! У цьому режимі можна встановити цільові параметри у вигляді струму розряду акумулятора та потужності споживання мережі. А також коефіцієнти регулювання по цих параметрах. Докладніше ці параметри будуть розглянуті нижче.

Еще одна общая настройка для режимов регуляторов — это ограничитель максимальной нагрузки MAX. Reg. Value. Если ваша нагрузка при полном включении слишком мощная для системы, то этой настройкой можно ее ограничить. И регулятор в процессе работы не будет превышать это значение.

Следующий блок предназначен для настройки немедленной блокировки нагрузки. Это необходимо для учета приоритетов распределения энергии инвертора, а также для быстрой реакции на внешние воздействия. Слева расположены данные, получаемые в режиме реального времени от инвертора, а справа напротив некоторых параметров - их пороговые значения, которые можно настраивать. Для того, чтобы конкретный параметр учитывался в работе, необходимо также поставить напротив него «галочку».

Внизу слева находится выпадающий список с протоколами инверторов. Здесь нужно выбрать свой тип инвертора.

Налаштування SV705

Наша глобальна стратегія — не заважати інвертору, коли він працює поблизу точки максимальної потужності і додавати навантаження, коли він виходить за напругою вище за цю зону. Як уже згадувалося вище, індикацією того, що інвертор вийшов з точки максимальної потужності, буде підвищення напруги на сонячний вхід. Спочатку визначимо напругу точки максимальної потужності за паспортними даними панелей.

Далі цю напругу необхідно помножити на число панелей у стрінгу. Це і буде приблизна напруга максимальної потужності стрінга, яку намагатиметься підтримувати інвертор при температурі панелей 25 градусів. Наприклад, для стрінга з 4шт панелей показаних вище отримуємо 34.39*4=137.6В. Насправді ця напруга може змінюватись в залежності від температури панелей та опору проводів. Тому далі можливі два алгоритми роботи SV705.

Режим №1 Робота з фіксованою напругою PV Regulator Mode1(Fix Voltage)

У цьому алгоритмі пристрій здійснюватиме плавне регулювання орієнтуючись виключно на напруги PV входів. Перевага алгоритму - просте регулювання. Недолік – для досягнення максимальної ефективності необхідно періодично вручну змінювати налаштування.

Цільову напругу потрібно задати на 2-10% більше, ніж напруга максимальної потужності стрінга. Чим більша різниця між цільовою напругою SV705 і напругою максимальної потужності стрінга, тим меншою буде ефективність утилізації надлишкової енергії. Для зазначеного як приклад стрінга з чотирьох панелей, тут можна встановити значення 140-145В. Однак слід враховувати, що в різні пори року ця напруга може помітно змінюватися, тому влітку це значення слід знижувати та підвищувати взимку. Щоб оцінити яка саме поточна напруга точки максимальної потужності, подивіться цей показник на екрані свого інвертора, коли він гарантовано працює в точці MPPT (має велике навантаження або заряджає акумулятор великим струмом).

Коефіцієнт може набувати значення від 0 до 100. Чим більший коефіцієнт, тим швидше налаштування, але можливо т.н. перерегулювання. Тому підбираємо значення рухаючись від малих величин до великих, спостерігаємо за роботою системи та знаходимо компромісні значення між швидкістю регулювання та її точністю. Для інверторів з двома входами PV вищевказані налаштування необхідно виконати для кожного входу окремо. Якщо один із входів не задіяний, то для нього необхідно всі значення виставити рівними нулю.

Режим №2 Автоматичний пошук точки максимальної потужності

У цьому алгоритмі пристрій SV705 намагатиметься автоматично відстежувати точку MPPT за інвертором. Це досягається так. Пристрій плавно підвищує навантаження інвертора до того часу, поки йому перестане вистачати сонячної енергії. У цьому випадку інвертор почне додавати в навантаження енергію з акумулятора та/або з мережі. Пристрій побачить це за показаннями інвертора та знизить навантаження. Перевага режиму - максимальна ефективність. Недолік - "короткочасне під'їдання" акумулятора чи мережі. Окремо слід зупинитись на самих фактах "короткочасного під'їдання" цих джерел енергії. У разі акумулятора невеликі короткочасні розряди невеликим струмом не завдають шкоди і відразу компенсуються дозарядкою сонячною енергією. У разі "під'їдання" мережі такої компенсації не буде. Тому не використовуйте режим підмішування від мережі без потреби.

Цільове значення струму розряду акумулятора. Якщо поточне значення струму розряду буде вищим за це значення, то пристрій SV705 почне знижувати навантаження. В ідеальному випадку тут напрошується задати 0А. Однак багато інверторів мають похибку вимірювання невеликих струмів. Тому на практиці це значення слід підбирати. Більшість інверторів непогано працюють при значеннях 1-2А. Однак серед бюджетних моделей зустрічаються екземпляри з поганими метрологічними. характеристиками, де це значення доводиться підвищувати до 5-10А. Тобто такі інвертори можуть показувати струм розряду до 10А, а за показаннями BMS справжній струм розряду менше 1А. Тому є сенс порівняти показання вимірювача струму розряду в інверторі та BMS.

Цільове значення потужності мережі. Якщо споживання мережі перевищить це значення, пристрій SV705 почне знижувати навантаження. Тут також напрошується задати 0Вт. Але деякі інвертори влаштовані так, що, будучи підключеними до мережі, навіть при надлишку сонячної енергії завжди споживають з неї кілька Ват для своїх службових. цілей (синхронізація з мережею і т.д.). Тому слід за показаннями інвертора експериментально визначити це мінімальне споживання і задавати значення вище за нього. Для деяких бюджетних інверторів потужність мережі обчислюється побічно через баланс інших потужностей із великою похибкою, так як ці інвертори не мають вбудованого датчика вхідний потужності мережі. Зокрема це стосується всіх інверторів, які працюють за протоколами Voltronic&Clones, PowMr Modbus та JSDSolar. Тому з цими інверторами регулювання по факту "під'їдання мережі" потрібно використовувати обачно або взагалі відмовитись.

Може приймати значення від 0 до 100. Чим більше значення, тим сильніше знижуватиме навантаження SV705 за фактом "короткочасного під'їдання" акумулятора. Чим менше значення, тим більше буде рівень цього "під'їдання". Коефіцієнт необхідно підібрати таким чином, щоб мінімізувати коливання потужності на виході SV705. Нульове значення блокує налаштування.

Може приймати значення від 0 до 100. Чим більше значення, тим сильніше знижувати навантаження SV705 за фактом "короткочасного під'їдання" мережі. Чим менше значення, тим більше буде рівень цього "під'їдання". Коефіцієнт необхідно підібрати таким чином, щоб мінімізувати коливання потужності на виході SV705. Нульове значення блокує регулювання.

Цей параметр визначає максимальне значення на виході регулятора. Звертаємо вашу увагу, що відсотки показують рівень керуючого сигналу, а не рівень навантаження. Це пов'язано з тим, що моделі SSR LA та VD реле різних виробників і навіть різні екземпляри в одного виробника можуть мати різні регулювальні характеристики. Тому діапазон регулятора перекриває розбіг діапазонів різних типів реле. Змінювати цей параметр із значення 100% має сенс у двох випадках. Перший - якщо потрібно обмежити навантаження, зробивши його нижче ніж максимальне навантаження бойлера. Наприклад, бойлер має потужність 2кВт. А ми не хочемо, щоб він навантажувався вище 1кВт. Другий випадок - для збільшення швидкодії підстроювання для деяких екземплярів реле, що повністю відкриваються "занадто рано". Наприклад, трапляються екземпляри реле, які дають повний рівень навантаження вже за 60% рівня керуючого сигналу. В обох випадках для визначення необхідного рівня обмеження необхідно включити пристрій у режим Dimmer і змінюючи вручну рівень сигналу керування за показаннями інвертора визначити те значення, у якому буде досягнуто необхідний рівень потужності. Для першого випадку дивимося, коли інвертор додасть до свого навантаження на виході +1кВт. Для другого випадку дивимося коли збільшення навантаження у інвертора стане рівною повної потужності бойлера. Після цього запам'ятовуємо цей рівень і вписуємо його у віконце MAX reg. value.

Тепер перейдемо до налаштування параметрів обмежувачів. Коли галочка навпроти параметра встановлена, пристрій SV705 миттєво відключатиме навантаження при дотриманні умови між заданим параметром та відповідним параметром інвертора, які у реальному часі індикуватимуться в лівій частині таблиці. Якщо умова обмежувача виконується, то відповідний параметр буде показаний червоним кольором. Використання цих обмежувачів дозволяє налаштувати пріоритети використання сонячної енергії. Вони дозволяють заблокувати SV705 якщо є більше пріоритетний споживач. Наприклад, для другого режиму (MPPT) обов'язково потрібно використовувати один з обмежувачів акумулятора (Напруга батареї, SOC, струм заряду) щоб пристрій SV705 не заважав заряду акумулятора. Перший режим регулювання може працювати без обмежень.

Напругу батареї інвертори вимірюють досить точно. Опосередковано рівень цієї напруги вказує на рівень заряду батареї. Якщо ми не хочемо, щоб відбір потужності здійснювався при акумуляторі, зарядженому нижче за якийсь рівень, можна включити цей обмежувач і налаштувати рівень. Враховуйте, що батареї LiFePo4 мають досить пологі характеристики в середині свого робочого діапазону.

Цей параметр показує рівень заряду батареї. Його розумно встановити десь на величину 90-97%. В кінці зарядки батареї заряджаються малим струмом і у системи цей момент може бути зайва сонячна енергія. Але цей параметр, на жаль, у бюджетних інверторів може бути дуже неточним, якщо його обчисленням займається інвертор. Схоже, китайські інвертори рахують його за напругою батареї, ґрунтуючись на характеристиках кислотного акумулятора. В цьому випадку обмежувач не потрібно включати. А от якщо цей параметр інвертор отримує від BMS батареї по інформаційному кабелю, тоді цей обмежувач можна задіяти під час роботи.

Ці параметри показують струм заряду та розряду батареї. З їхньою допомогою можна обмежувати роботу SV705. Майте на увазі, що деякі бюджетні інвертори вимірюють цей параметр з великою похибкою. Тому при заданні бажаного рівня обмеження є сенс попередньо порівняти показання інвертора та зовнішнього вимірювача (DC кліщі, показники BMS).

Цей параметр показує активне навантаження інвертора у Ваттах. Якщо ви не хочете, щоб він навантажувався вище за якусь межу, то можна виставити цю межу в налаштуваннях. Розумно поставити обмеження приблизно 0.7-0.8 від максимальної потужності інвертора для захисту його від перевантаження. Після досягнення цього значення навантаження SV705 буде негайно вимкнено. Наприклад, одночасно увімкнулися холодильник, кондиціонер і мікрохвильова піч та загальне навантаження інвертора стало близьким до максимального. SV705 негайно відключить бойлер і підключить його знову, коли загальне навантаження інвертора зменшиться.

Цей параметр показує споживання інвертора від мережі. Він призначений для обмеження споживання, коли інвертор працює в режимі "підмісу". На жаль, не всі інвертори мають такий апаратний вимірювач. Для деяких бюджетних інверторів ця потужність обчислюється побічно через баланс інших потужностей із великою похибкою. Зокрема це стосується всіх інверторів, які працюють за протоколами Voltronic&Clones, PowMr Modbus та JSDSolar. Тому цей обмежувач потрібно використовувати обачно.

Тут відображається стан керуючого виходу SV705. За цими значеннями можна в динаміці спостерігати, як пристрій керує навантаженням.

Після налаштування всіх параметрів необхідно натиснути кнопку Save. Пристрій запам'ятає їх у своїй пам'яті і працюватиме за ними і після вимкнення живлення.

Додаткові можливості

Пристрій SV705 можна легко інтегрувати до систем розумного будинку. У локальній мережі за адресою пристрою .../status (наприклад, http://192.168.0.163/status) доступний JSON з real-time даними

{
  "pv1_voltage":132,
  "pv1_power":778,
  "pv2_voltage":0,
  "pv2_power":0,
  "battery_voltage":27.0,
  "battery_soc":90,
  "ibat_charge":23,
  "ibat_discharge":0,
  "load_power":70,
  "grid_power":0,
  "regulator_out":0
}

Наприклад, ось так будуть выглядати налаштування для Home Assistant

multiscrape:
  - name: "Anenji Regulator"
    resource: http://192.168.0.163/status
    scan_interval: 6
    sensor:

      - unique_id: pv1
        name: PV1
        value_template: "{{ value_json.pv1_voltage }}"
        unit_of_measurement: "V"

      - unique_id: pw1
        name: PW1
        value_template: "{{ value_json.pv1_power }}"
        unit_of_measurement: "W"

      - unique_id: load
        name: LOAD
        value_template: "{{ value_json.load_power }}"
        unit_of_measurement: "W"

      - unique_id: out
        name: OUT
        value_template: "{{ value_json.regulator_out }}"
        unit_of_measurement: "%"

Особливий інтерес представляє поле "regulator_out". Воно показує ступінь навантаження, яке задає пристрій SV705 для утилізації надлишкової сонячної енергії. Це означає, що SV705 може керувати навантаженням не тільки за допомогою SSR реле по дротах, але й віддаленими "Смарт навантаженнями" по локальній мережі. Зараз ми проводимо дослідження з одним із можливих видів такого навантаження – майнера на базі бюджетного сервера та пізніше покажемо результати такої інтеграції.
